TPS54120RGYT

Texas Instruments PMIC - 稳压器 - 线性 + 切换式
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.3255-$5.9

更新日期：2024-04-01

TPS54120RGYT

Texas Instruments PMIC - 稳压器 - 线性 + 切换式

产品简介：具有集成 DC-DC 转换器和低压降稳压器的低噪声 1A 电源

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$4.3255-$5.9

TPS54120RGYT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54120RGYT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性 + 切换式
  • 系列：-
  • 拓扑：降压（降压）（1），线性（LDO）（1）
  • 功能：任何功能
  • 输出数：2
  • 频率 - 开关：200kHz ~ 1.2MHz
  • 电压/电流 - 输出 1：0.8 V ~ 6 V，1A
  • 电压/电流 - 输出 2：0.8 V ~ 6 V，1A
  • 电压/电流 - 输出 3：-
  • 带 LED 驱动器：无
  • 带监控器：无
  • 带序列发生器：是
  • 电源电压：2.2 V ~ 17 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 供应商设备封装：24-VQFN 裸露焊盘（5.5x3.5）
  • 包装：Digi-Reel®
  • 其它名称：296-30358-6

产品特性

  • 低噪声输出： 在 100 Hz 至 1 MHz 之间时为 17 µVRMS
  • 宽输入电压范围： 4.5 V 至 17 V
  • 高效： 在 1 A，12V 输出上为 72%
  • 出色的负载/线路瞬态响应
  • 可与外部时钟 （200 kHz 至 1.2 MHz） 同步
  • 小尺寸封装： 3.5 mm x 5.5 mm 四方扁平无引线封装 QFN-24

产品概述

TPS54120 将一个降压开关 (dc-dc) 转换器的高效率与一个高电源抑制比 (PSR) 、低噪声、低压差稳压器 (LDO) 结合起来以提供一个将安静电源轨传送到噪声敏感应用的超低噪声电源。借助于 4.5 V 至 17 V 的宽输入电压范围i，TPS54120 非常适合于具有 12-V 电源总线的系统，此器件还支持一个 1-A 的持续输出电流。 通过使用外部电阻器，输出电压可在 0.8 V 至 6.0 V 之间设定。 dc-dc 转换器和 LDO 完全可配置，这使得 TPS54120 可被用于广泛的低噪声应用。 此外，TPS54120 还包括诸如软启动、开关频率同步等特性、以及一个电源正常引脚。此器件封装在一个节省空间、3.5-mm x 5.5-mm QFN 封装内，并且可在 –40°C 至 +125°C 的结温温度范围内运行。
查看全部

TPS54120RGYT 数据手册

数据手册 说明 数量 操作
TPS54120RGYT

Linear And Switching Voltage Regulator IC 2 Output Step-Down (Buck) (1), Linear (LDO) (1) 200kHz ~ 1.2MHz 24-VFQFN Exposed Pad

 31页,1.21M 查看

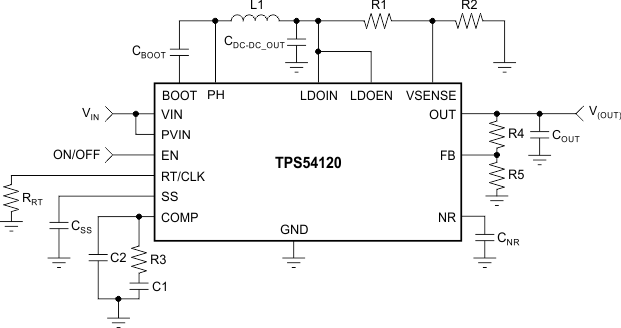

TPS54120RGYT 电路图

TPS54120RGYT 电路图

TPS54120RGYT 电路图
