TPS54110PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.736-$5.47

更新日期：2024-04-01 00:04:00

TPS54110PWPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：3V 至 6V 输入、1.5A 同步降压转换器

查看详情
  • 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.736-$5.47

TPS54110PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54110PWPR 中文资料属性参数

  • 产品培训模块：Understanding SWIFT Step Down Dc/Dc Converters
  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.9 V ~ 3.3 V
  • 输入电压：3 V ~ 6 V
  • PWM 型：-
  • 频率 - 开关：350kHz，550kHz
  • 电流 - 输出：1.5A
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
  • 包装：®
  • 供应商设备封装：20-HTSSOP
  • 其它名称：296-26983-6

产品特性

  • 集成 MOSFET 开关，可在 1.5A 连续输出拉电流或灌电流下实现高效率
  • 0.9V 至 3.3V 可调输出电压，精度为 1%
  • 采用外部补偿方式实现设计灵活性
  • 快速瞬态响应
  • 宽 PWM 频率：固定 350kHz、550kHz 或 280kHz 至 700kHz 可调
  • 负载受到峰值电流限制和热关断保护
  • 集成解决方案减少了电路板面积和总成本

产品概述

TPS54110 是一款低输入电压、高输出电流、同步降压 PWM 转换器，集成了所有必需的有源组件。除了所列的特性 之外， 基板还包含一个真正的高性能电压误差放大器（可在瞬态条件下提供高性能）；一个欠压锁定电路（用于防止启动时输入电压达到 3V）；一个内部和外部设置的慢速启动电路（用于限制浪涌电流）；以及一个电源正常状态输出（用于处理器/逻辑复位、故障信令和电源定序）。TPS54110 器件采用热增强型 20 引脚 HTSSOP (PWP) PowerPAD ™封装，无需大型散热器。TI 提供评估模块和其他技术支持，有助于快速实现高性能电源设计，满足迫切的设备开发周期要求。
查看全部

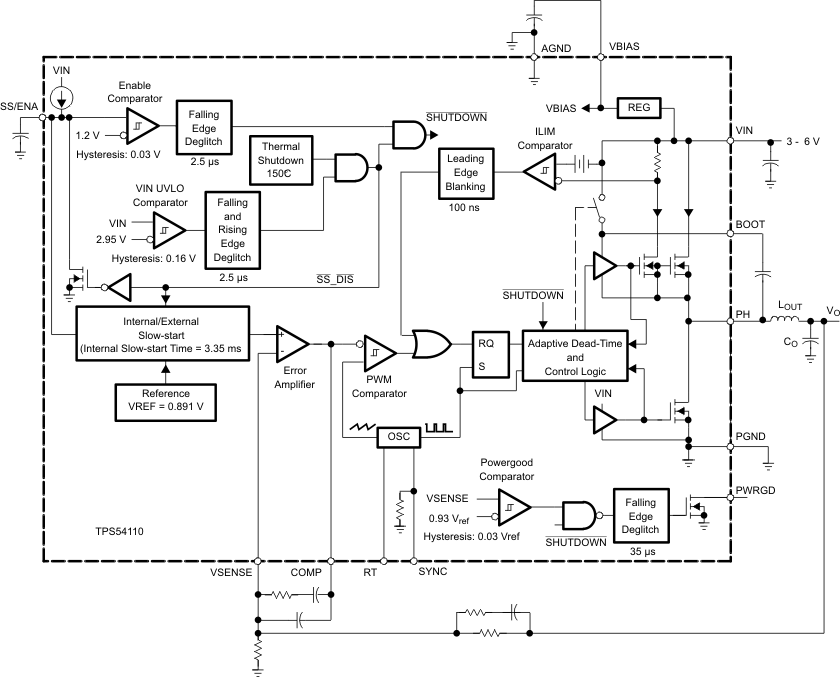

TPS54110PWPR 电路图

TPS54110PWPR 电路图

TPS54110PWPR 电路图
