TPS5410D

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.418-$5.46

更新日期：2024-04-01 00:04:00

TPS5410D

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：5.5V 至 36V 输入 1A 500kHz 降压转换器

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$2.418-$5.46

TPS5410D 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

TPS5410D 中文资料属性参数

  • 产品培训模块：Understanding SWIFT Step Down Dc/Dc Converters
  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SWIFT™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：1.23 V ~ 31 V
  • 输入电压：5.5 V ~ 36 V
  • PWM 型：电压模式
  • 频率 - 开关：500kHz
  • 电流 - 输出：1A
  • 同步整流器：无
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 包装：管件
  • 供应商设备封装：8-SOIC
  • 配用：296-22913-ND - MODULE EVAL FOR TPS5410
  • 其它名称：296-20787-5

产品特性

  • 5.5V 到 36V 的宽输入电压范围
  • 高达 1A 的连续（1.2A 峰值）输出电流
  • 通过 110mΩ 集成式 MOSFET 开关实现高达 95% 的高效率
  • 宽输出电压范围：可调节为低至 1.22V，初始精度为 1.5%
  • 内部补偿可最大限度减少外部器件数量
  • 适用于小型滤波器尺寸的固定 500kHz 开关频率
  • 通过输入电压前馈改进线路稳压和瞬态响应
  • 系统受过流限制、过压保护和热关断的保护
  • –40°C 至 125°C 的工作结温范围
  • 采用小型 8 引脚 SOIC 封装

产品概述

TPS5410 是一款高输出电流 PWM 转换器，集成了低电阻高侧 N 沟道 MOSFET。具有所列特性的基板上还包括高性能电压误差放大器（可在瞬态条件下提供高稳压精度）、欠压锁定电路（用于防止在输入电压达到 5.5V 前启动）、内部设置的慢启动电路（用于限制浪涌电流）以及电压前馈电路（用于改进瞬态响应）。通过使用 ENA 引脚，关断电源电流通常可减少到 18µA。其他特性包括高电平有效使能端、过流限制、过压保护和热关断。为降低设计复杂性并减少外部元件数量，TPS5410 反馈环路进行了内部补偿。TPS5410 器件采用易于使用的 8 引脚 SOIC 封装。TI 提供评估模块和软件工具，有助于快速实现高性能电源设计，可满足迫切的设备开发周期要求。
查看全部

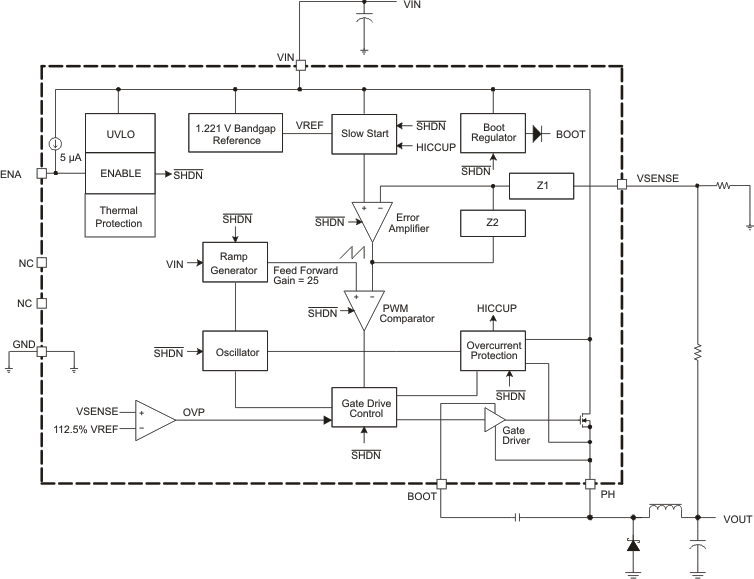

TPS5410D 电路图

TPS5410D 电路图

TPS5410D 电路图
