TPS54062DRBT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

更新日期：2024-04-01 00:04:00

TPS54062DRBT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有低静态电流 (IQ) 的 4.7V 至 60V 输入，50mA 同步降压转换器

查看详情
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.52-$5.04

TPS54062DRBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS54062DRBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：-
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.8 V ~ 58 V
  • 输入电压：4.7 V ~ 60 V
  • PWM 型：电流模式
  • 频率 - 开关：240kHz
  • 电流 - 输出：50mA
  • 同步整流器：是
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-VDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：8-SON 裸露焊盘（3x3）
  • 其它名称：296-30078-6

产品特性

  • 集成高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET)
  • 峰值电流模式控制
  • 提升轻载效率的二极管仿真
  • 89µA（典型值）运行静态电流
  • 100kHz 至 400kHz 可调节开关频率
  • 同步至外部时钟
  • 内部软启动
  • 0.8V±2% 电压基准
  • 与陶瓷输出电容或低成本铝制电解电容搭配使用时保持稳定
  • 逐周期电流限制、过热和频率折返保护
  • 微型小外形尺寸 (MSOP)-8 和 3mm×3mm 超薄小外形尺寸无引线 (VSON)-8 封装

产品概述

TPS54062 器件是一款 60V、50mA 同步降压转换器，集成有高侧和低侧 MOSFET。电流模式控制提供了简单的外部补偿和组件选择的灵活性。非开关电源电流为 89µA。使用使能引脚可将关断电源电流减少至 1.7 µA。欠压锁定电压在内部设定为 4.5V，但可通过精确使能引脚将其升高。输出电压启动斜坡由内部缓慢启动时间控制。 可调节开关频率范围可实现高效率并优化外部组件尺寸。频率折返和热关断功能可在过载情况下对部件提供保护。
查看全部

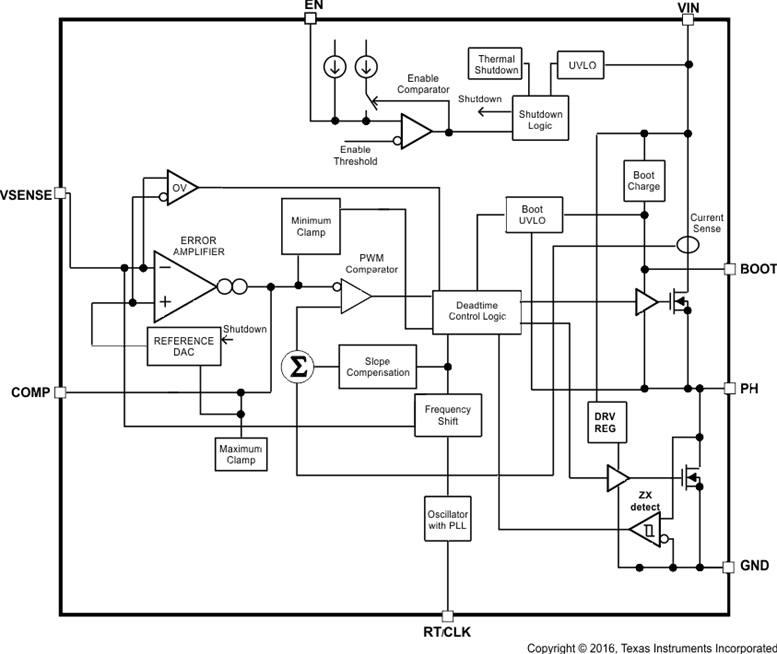

TPS54062DRBT 电路图

TPS54062DRBT 电路图

TPS54062DRBT 电路图
