TPS53353DQPR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有 Eco-Mode 的高效率 1.5V 至 15V、20A 同步 SWIFT? 降压转换器

查看详情
  • 封装：22-LFDFN 裸露焊盘
  • RoHS：无铅 / 不受限制有害物质指令(RoHS)规范要求限制
  • 包装方式：Digi-Reel®

TPS53353DQPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53353DQPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：D-CAP™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 5.5 V
  • 输入电压：3 V ~ 15 V
  • PWM 型：混合物
  • 频率 - 开关：250kHz ~ 970kHz
  • 电流 - 输出：20A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：22-LFDFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：22-SON-EP（6x5）
  • 其它名称：296-29490-6

产品特性

  • 推出的新产品：TPS548B28 具有遥感功能的 16V、20A 同步降压转换器
  • 转换输入电压范围：1.5V 至 15V
  • VDD 输入电压范围：4.5V 至 25V
  • 20A 时，在 12V 至 1.5V 之间效率达到 92%
  • 输出电压范围：0.6V 至 5.5V
  • 5V LDO 输出
  • 支持单轨输入
  • 具有 20A 连续输出电流的集成功率 MOSFET
  • 用于在轻负载时实现高效率的自动跳跃 Eco-mode™
  • 关断电流 < 10µA
  • 具有快速瞬态响应的 D-CAP™ 模式
  • 可借助外部电阻器在 250kHz 至 1MHz 之间选择开关频率
  • 可选自动跳跃或仅 PWM 工作模式
  • 内置 1% 0.6V 基准电压
  • 0.7ms、1.4ms、2.8ms 和 5.6ms 可选内部电压伺服器软启动
  • 集成升压开关
  • 预充电启动能力
  • 具有热补偿的可调过流限制
  • 过压、欠压、UVLO 和过热保护
  • 支持全陶瓷输出电容器
  • 漏极开路电源正常指示
  • 整合 NexFET™ 电源块技术
  • 采用 PowerPAD™ 的 22 引脚 QFN 封装
  • 对于 SWIFT™ 电源产品文档，请参阅 http://www.ti.com/swift

产品概述

TPS53353 是一款具有集成 MOSFET 的 D-CAP™ 模式、20A 同步降压转换器。它们被设计用于易于使用、低外部组件数量和空间有限的电源系统。这个器件特有 5.5mΩ/2.2mΩ 集成 MOSFET，精准 1% 0.6V 基准和集成的升压开关。具有竞争力的特性包括：1.5V 至 15V 的转换输入电压范围、极低外部元件数、针对超快速瞬态响应的 D-CAP™ 模式控制、自动跳跃模式操作、内部软启动控制、可选择频率以及无需补偿。转换输入电压范围为 1.5V 至 15V，电源电压范围为 4.5V 至 25V，输出电压范围为 0.6V 至 5.5V。该器件采用 5mm × 6mm、22 引脚 QFN 封装，额定工作温度范围为 –40°C 至 85°C。 TPS548B28 是一款较新的 20A 器件、专为数据中心应用而设计、具有较小的无铅封装。
查看全部

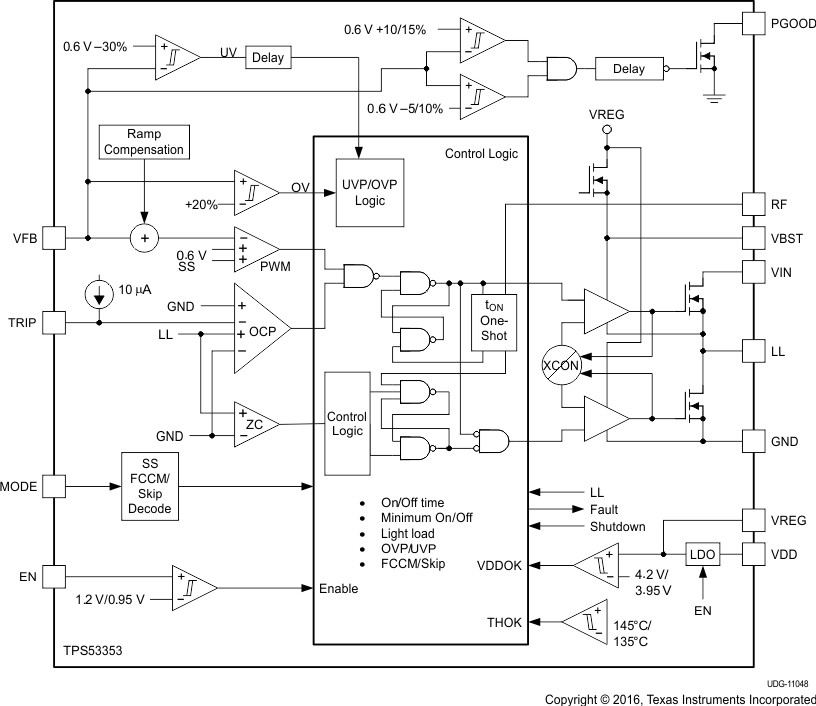

TPS53353DQPR 电路图

TPS53353DQPR 电路图

TPS53353DQPR 电路图
