TPS53316RGTR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.5445-$6.58

更新日期：2024-04-01 00:04:00

TPS53316RGTR

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有集成开关的高效，5A降压调节器

查看详情
  • 封装：16-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$3.5445-$6.58

TPS53316RGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53316RGTR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SmoothPWM™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 4.8 V
  • 输入电压：2.9 V ~ 6 V
  • PWM 型：电压模式
  • 频率 - 开关：725kHz，1.1Mhz，1.8MHz
  • 电流 - 输出：5A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：16-QFN-EP（3x3）
  • 其它名称：296-30206-6

产品特性

  • 最大效率96%
  • 持续5A输出电流能力
  • 支持所有片式多层陶瓷(MLCC)输出电容器
  • SmoothPWM™自动跳跃 Eco-Mode™，用于提高轻负载效率
  • 电压模式控制
  • 单电源轨出入
  • 可选频率
  • 可选过电流保护(OCP)阈值
  • 可选软启动时间
  • 2.9V 至 6V 输入电压范围
  • 可调节输出电压范围从0.6V到最高0.8 x VIN
  • 禁用期间软停止输出放电
  • 过流、过压和过热保护
  • 漏极开路电源良好指示
  • 内部自举电路开关
  • 支持预偏置启动功能
  • 小型 3mm × 3mm、16 引脚、QFN 封装
  • 低 RDS(on)（对于 3.3V 输入为 22mΩ，对于 5V 输入为 18mΩ）

产品概述

TPS53316 器件在 200mm2 的 PCB 面积内总共使用 16 个组件来提供全集成的 3.3V 或 5V 输入同步降压转换器。由于低 RDS(on) 和 TI 专有 SmoothPWM 跳跃运行模式，它可以实现 96% 的峰值效率，并且在负载低至 100mA 时实现 90% 以上的效率。它只需要 2 个 22µF 陶瓷输出电容器即可实现电源密集型 5A 解决方案。TPS53316 提供 750kHz、1.1MHz 和 2MHz 开关频率选项，预偏置启动，可选内部软启动，输出软放电，内部 VBST 开关，电源正常，EN/输入 UVLO，过流，过压，欠压和过热保护以及所有陶瓷输出电容器支持。它支持 2.9V 至 6V 范围内的输入电压，无需额外的偏置电压。输出电压可调，范围为 0.6V 至 0.8 × VIN。 TPS53316 采用 3mm × 3mm、16引脚、QFN 封装（绿色环保，符合 RoHS 标准并且无铅），额定工作温度范围为 -40°C 至 85°C。
查看全部

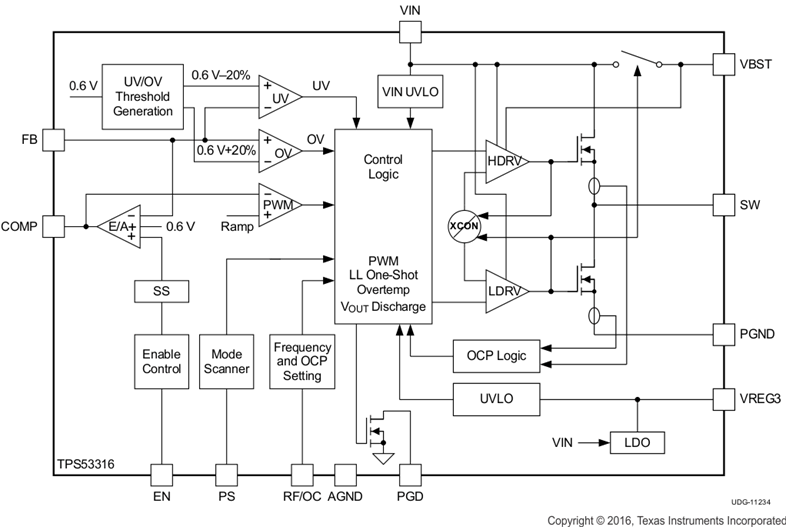

TPS53316RGTR 电路图

TPS53316RGTR 电路图

TPS53316RGTR 电路图
