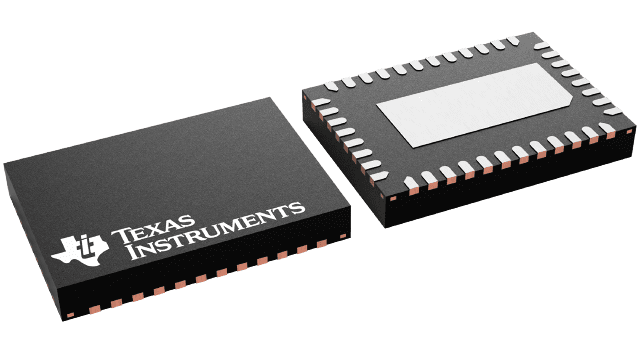

TPS53314RGFT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.1

更新日期：2024-04-01 00:04:00

TPS53314RGFT

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：4.5V 至 25V、6A 同步降压转换器

查看详情
  • 封装：40-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$5.1

TPS53314RGFT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53314RGFT 中文资料属性参数

  • 标准包装：250
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：D-CAP™, Eco-Mode™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 5.5 V
  • 输入电压：3 V ~ 15 V
  • PWM 型：混合物
  • 频率 - 开关：250kHz ~ 970kHz
  • 电流 - 输出：6A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：40-VFQFN 裸露焊盘
  • 包装：带卷 (TR)
  • 供应商设备封装：40-VQFN 裸露焊盘（5x7）

产品特性

  • 转换输入电压范围：3 V 至 15 V
  • VDD 输入电压范围：4.5 V 至 25 V
  • 输出电压范围： 0.6 V 至 5.5 V
  • 5V LDO 输出
  • 具有 6A 连续输出电流的集成型功率 MOSFET
  • <10μA 停机电流
  • 用于提高轻负载效率的 Auto-Skip Eco-mode
  • 具有快速瞬态响应的D-CAP 模式
  • 可利用一个外部电阻器在 250 kHz 至 1 MHz 的范围内选择开关频率
  • 内置 1%、0.6V 基准
  • 0.7-ms、1.4-ms、2.8-ms 和 5.6-ms 可选内部电压伺服软启动
  • 预充电启动能力
  • 集成型升压开关
  • 可通过外部电阻器来调节过流限值
  • 过压/欠压、UVLO 和过热保护
  • 支持全陶瓷输出电容器
  • 漏极开路电源状态良好指示
  • 采用 PowerPAD 的 40 引脚 QFN 封装
  • 应用 服务器和台式计算机 笔记本电脑 电信设备
  • 服务器和台式计算机
  • 笔记本电脑
  • 电信设备

产品概述

TPS53314 是一款具有集成型 MOSFET 的 D-CAP™ 模式、6A 同步开关。 该器件专为实现易用性、低外部组件数和小型封装电源系统而设计。该器件具有单轨输入支持能力、一个 20-mΩ 和一个 7.5-mΩ 集成型 MOSFET、1% 准确度、 0.6 V 基准以及集成型升压开关。 部分具有竞争力的特性包括：> 96% 的最大效率、3 V 至 15 V 的宽输入电压范围、超低的外部组件数、用于实现超快瞬态响应的 D-CAP™ 模式控制、可选的自动跳跃和 PWM 操作方式、内部软启动控制、可调频率且无需补偿。 转换输入电压范围为 3 V 至 15 V，电源电压范围为 4.5 V 至 25 V，而输出电压范围则为 0.6 V 至 5.5 V。TPS53314 采用 5 mm × 7 mm 40 引脚 QFN 封装，并具有 –40°C 至 85°C 的规定温度范围。
查看全部

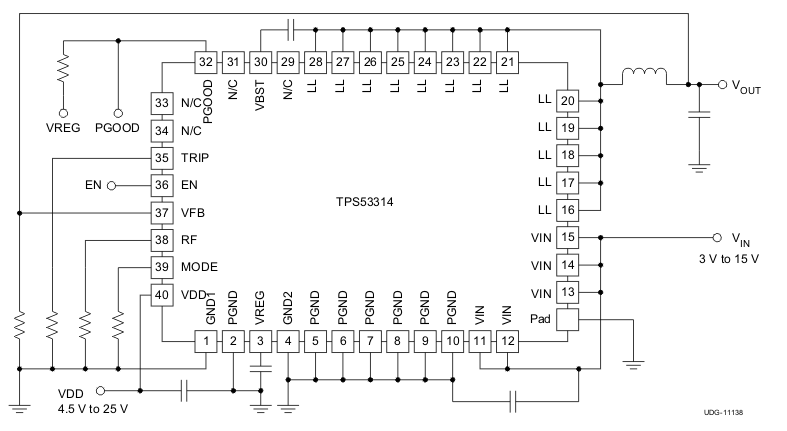

TPS53314RGFT 电路图

TPS53314RGFT 电路图

TPS53314RGFT 电路图
