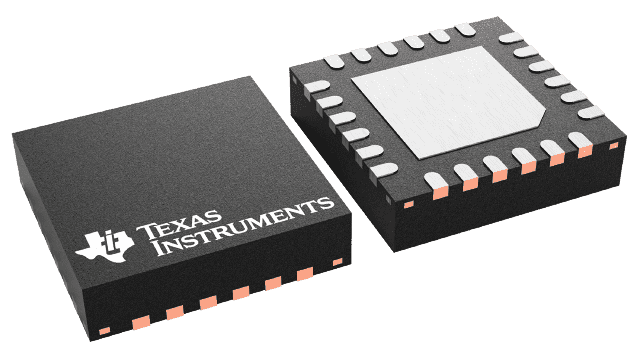

TPS53313RGET

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$5.73-$7.74

更新日期：2024-04-01

TPS53313RGET

Texas Instruments PMIC - 稳压器 - DC DC 开关稳压器

产品简介：具有优化轻负载效率的 4.5V 至 16V、6A 同步降压转换器

查看详情
  • 封装：24-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$5.73-$7.74

TPS53313RGET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS53313RGET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 开关稳压器
  • 系列：SmoothPWM™
  • 类型：降压（降压）
  • 输出类型：可调式
  • 输出数：1
  • 输出电压：0.6 V ~ 11.2 V
  • 输入电压：4.5 V ~ 16 V
  • PWM 型：电压模式
  • 频率 - 开关：250kHz ~ 1.5MHz
  • 电流 - 输出：6A
  • 同步整流器：是
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：24-VFQFN 裸露焊盘
  • 包装：®
  • 供应商设备封装：24-VQFN 裸露焊盘（4x4）
  • 其它名称：296-30176-6

产品特性

  • 4.5V 至 16V 转换电压范围
  • 可调节输出电压范围：0.6V 至 0.7 × VIN
  • 6A 持续输出电流
  • 支持所有多层陶瓷电容 (MLCC) 输出电容
  • 可选跳跃模式或强制连续导通模式 (CCM)
  • 可选软启动时间（1ms、3ms 或 6ms）
  • 可选 4A-5A、6A 或 9A 峰值电流限值
  • 优化了轻负载与重负载条件下的效率
  • 电压模式控制
  • 可编程开关频率范围：250kHz 至 1.5MHz
  • 同步至外部时钟
  • 针对过零检测和过流保护提供 RDS(on) 感测
  • 软停止输出在禁用期间放电
  • 在断续模式下提供过流、过压和欠压保护
  • 过热保护
  • 开漏电源正常指示
  • 内部自举开关
  • 4mm × 4mm 24 引脚超薄四方扁平无引线 (VQFN) 封装
  • 电压为 5V 的 负载点 (POL) 应用
  • 12V 降压电压轨

产品概述

TPS53313 提供集成两个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 的 5V 或 12V 同步降压转换器。由于低RDS（接通）和TI私有的 SmoothPWM跳跃模式操作可优化轻载条件下的效率，同时不影响输出电压纹波。TPS53313 具有 可编程开关频率（250kHz 至 1.5MHz），可选择跳跃模式或强制 CCM 模式操作。该器件提供预偏置启动、软停止、集成自举开关、电源正常功能和 EN/输入电压锁定 (UVLO) 保护。该器件支持 4.5V 至 16V 范围内的输入电压，无需额外使用偏置电压。可调节输出电压范围：0.6V 至 0.7 × VIN。TPS53313 采用 4mm × 4mm 24 VQFN 封装（绿色环保，符合 RoHS 标准并且无铅），额定运行温度范围为 -40°C 至 85°C。
查看全部

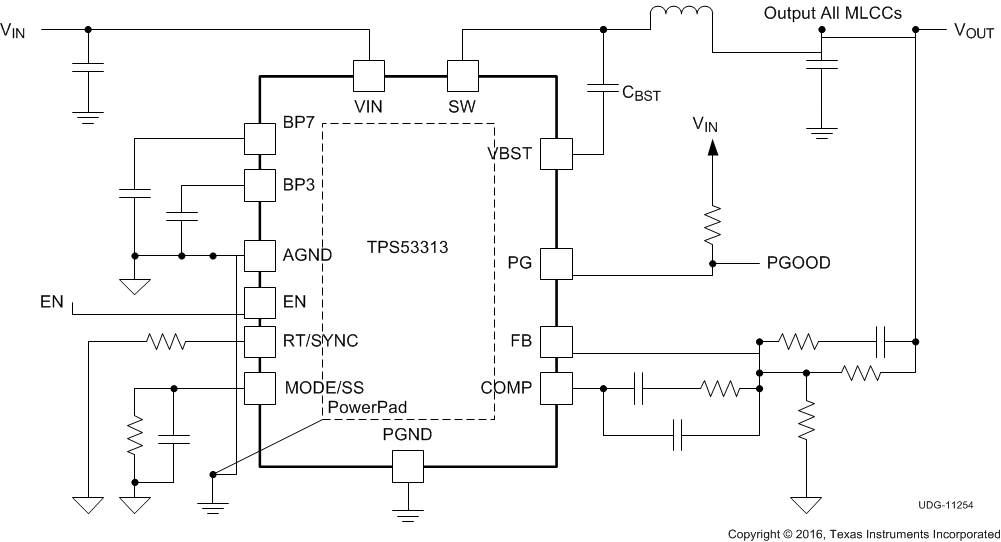

TPS53313RGET 电路图

TPS53313RGET 电路图

TPS53313RGET 电路图
