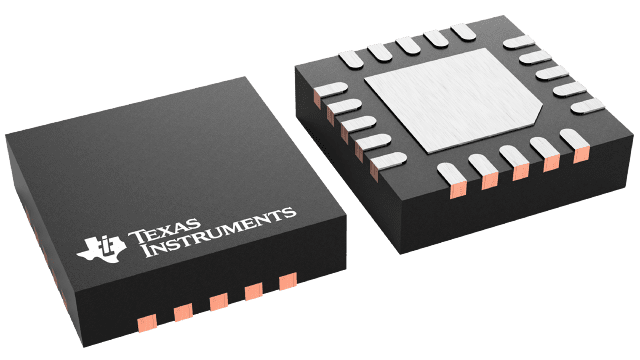

TPS51275CRUKT

Texas Instruments PMIC - 稳压器 - 线性 + 切换式
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

更新日期：2024-04-01

TPS51275CRUKT

Texas Instruments PMIC - 稳压器 - 线性 + 切换式

产品简介：具有 VREG5 随时运行的 LDO 的 5.5V 至 24V 双路同步降压控制器

查看详情
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.6375-$3.6

TPS51275CRUKT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51275CRUKT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性 + 切换式
  • 系列：D-CAP™
  • 拓扑：降压（降压）同步（2），线性（LDO）（2）
  • 功能：任何功能
  • 输出数：4
  • 频率 - 开关：300kHz，355kHz
  • 电压/电流 - 输出 1：控制器
  • 电压/电流 - 输出 2：控制器
  • 电压/电流 - 输出 3：3.3V，100mA
  • 带 LED 驱动器：无
  • 带监控器：无
  • 带序列发生器：无
  • 电源电压：5 V ~ 24 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商设备封装：20-QFN 裸露焊盘（3x3）
  • 包装：Digi-Reel®
  • 其它名称：296-30576-6

产品特性

  • 输入电压范围：5V 至 24V
  • 输出电压：5V 和 3.3V（可调范围 ±10%）
  • 内置，100mA，5V 和 3.3V LDO
  • 用于电荷泵的时钟输出
  • ±1% 基准精度
  • 自适应接通时间 D-CAP 模式控制架构，此架构支持 300kHz 和 355kHz 频率设置
  • 自动跳跃轻负载运行（TPS51275 和 TPS51275C）
  • OOA 轻负载运行 (TPS51275B)
  • 内部 0.8ms 电压伺服器软启动
  • 低侧 RDS(on)电流感测机制
  • 内置输出放电功能
  • 用于开关的独立使能输入
  • 专用 OC 设置端子
  • 电源正常指示器
  • 过压 (OVP)，欠压 (UVP) 和过流 (OCP) 保护
  • 非锁存欠压闭锁 (UVLO) 和过热 (OTP) 保护
  • 20 引脚，3mm x 3mm，四方扁平无引线 (QFN)(RUK) 封装
  • 笔记本电脑
  • 平板电脑

产品概述

TPS51275，TPS51275B 和 TPS51275C 是针对笔记本系统电源解决方案的经济型，双路同步降压控制器。 它提供 5V 和 3.3V LDO 并且只需要使用极少的外部组件。 260kHz VCLK 输出可被用于驱动一个外部电荷泵，为负载开关生成栅极驱动电压而不会降低主转换器的效率。 TPS51275，TPS51275B 和 TPS51275C 支持高效，快速瞬态响应并提供一个组合电源正常信号。 自适应接通时间，D-CAP™ 控制提供便捷且有效的运行。 此器件运行电源输入电压范围介于 5V 至 24V 之间并且支持 5.0V 和 3.3V 的输出电压。 TPS51275，TPS51275B 和 TPS51275C 采用 20 引脚，3mm x 3mm，QFN 封装，额定运行温度 -40°C 至 85°C。
查看全部

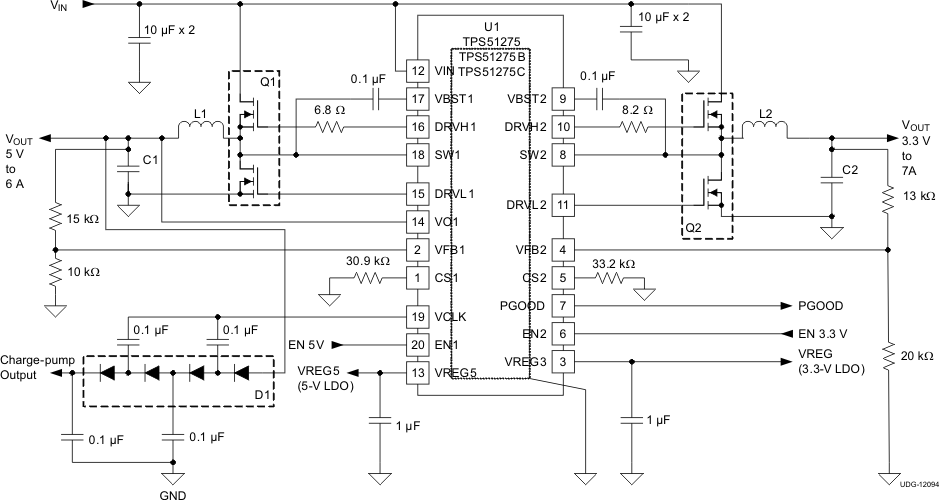

TPS51275CRUKT 电路图

TPS51275CRUKT 电路图

TPS51275CRUKT 电路图
