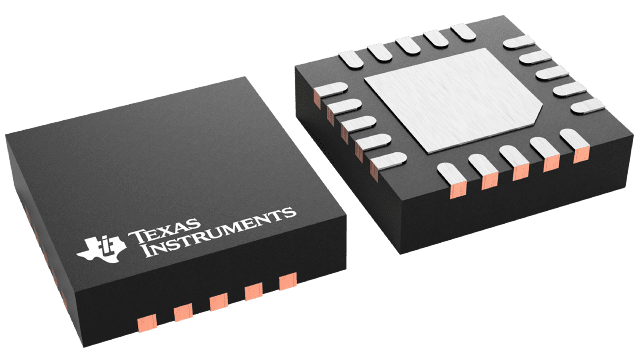

TPS51225RUKR

Texas Instruments PMIC - 稳压器 - 线性 + 切换式
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

更新日期：2024-04-01 00:04:00

TPS51225RUKR

Texas Instruments PMIC - 稳压器 - 线性 + 切换式

产品简介：具有 5V 和 3.3V LDO 的 5.5V 至 24V 双路同步降压控制器

查看详情
  • 封装：20-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.397

TPS51225RUKR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS51225RUKR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - 线性 + 切换式
  • 系列：D-CAP™
  • 拓扑：降压（降压）同步（2），线性（LDO）（2）
  • 功能：任何功能
  • 输出数：4
  • 频率 - 开关：300kHz，355kHz
  • 电压/电流 - 输出 1：控制器
  • 电压/电流 - 输出 2：控制器
  • 电压/电流 - 输出 3：-
  • 带 LED 驱动器：无
  • 带监控器：无
  • 带序列发生器：无
  • 电源电压：5.5 V ~ 24 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-WFQFN 裸露焊盘
  • 供应商设备封装：20-QFN 裸露焊盘（3x3）
  • 包装：带卷 (TR)

产品特性

  • 输入电压范围：5.5V 至 24V
  • 输出电压：5V 和 3.3V（可调范围 ±10%）
  • 内置，100mA，5V 和 3.3V LDO
  • 用于电荷泵的时钟输出
  • ±1% 基准精度
  • 自适应接通时间 D-CAP 支持 300kHz/355kHz 频率设置的模式控制架构
  • 自动跳跃轻负载运行 (TPS51225/C)
  • OOA 轻负载运行 (TPS51225/B)
  • 内部 0.8ms 电压伺服器软启动
  • 温度系数为 4500 ppm/°C 的低侧 RDS（接通）电流感测体系
  • 内置输出放电功能
  • 用于开关的独立使能输入 (TPS51225/B/C)
  • 专用 OC 设置终端
  • 电源正常指示器
  • 过压 (OVP) 保护/欠压 (UVP) 保护/过流 (OCP) 保护
  • 非锁存欠压闭锁 (UVLO) / 过热 (OTP) 保护
  • 20 引脚，3mm x 3mm，四方扁平无引线 (QFN) (RUK) 封装

产品概述

TPS51225/B/C 是一款针对笔记本电脑系统电源解决方案的高性价比、双同步降压控制器。 它提供 5V 和 3.3V LDO 并且只需要使用极少的外部组件。 260kHz VCLK 输出可被用于驱动一个外部电荷泵，为负载开关生成栅极驱动电压而不会降低主转换器的效率。 TPS51225/B/C 支持高效率，快速瞬态响应并提供一个组合电源正常信号。 自适应接通时间，D-CAP™ 控制提供便捷且有效的运行。 这一器件运行电源输入电压范围介于 5.5V 至 24V 之间并且支持 5.0V 和 3.3V 的输出电压。TPS51225/B/C 采用 20 引脚，3mm x 3mm，QFN 封装，额定运行温度 -40°C 至 85°C。
查看全部

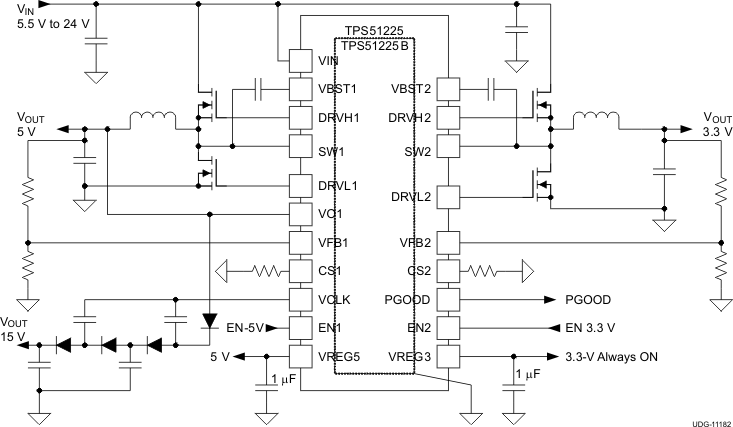

TPS51225RUKR 电路图

TPS51225RUKR 电路图

TPS51225RUKR 电路图
