- 封装：38-TSSOP（0.240"，6.10mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$3.9615-$7.35
更新日期：2024-04-01 00:04:00
产品简介：具有扩展频谱的汽车类 2V 至 40V 单路升压和双通道扩频
查看详情- 封装：38-TSSOP（0.240"，6.10mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$3.9615-$7.35
TPS43336QDAPRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
HTSSOP-38
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
HTSSOP-38
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS43336QDAPRQ1 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 切换控制器
- 系列：-
- PWM 型：电流/电压模式
- 输出数：3
- 频率 - 最大：600kHz
- 占空比：98.75%
- 电源电压：2 V ~ 40 V
- 降压：是
- 升压：是
- 回扫：无
- 反相：无
- 倍增器：无
- 除法器：无
- Cuk：无
- 隔离：无
- 工作温度：-40°C ~ 125°C
- 封装/外壳：38-TSSOP（0.240"，6.10mm 宽）裸露焊盘
- 包装：Digi-Reel®
- 其它名称：296-30023-6
产品特性
- 适用于汽车电子 应用
- 具有下列结果的 AEC-Q100 测试指南：器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2 器件组件充电模式 (CDM) ESD 分类等级 C2
- 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 H2
- 器件组件充电模式 (CDM) ESD 分类等级 C2
- 两个同步降压控制器
- 一个预升压控制器
- 当启用升压时，输入电压范围高达 40V，（瞬态电压高达 60V），运行电压低至 2V
- 低功耗模式 IQ：30µA（一个降压控制器打开），35µA（两个降压控制器打开）
- 低关断电流 Ish < 4µA
- 0.9V 至 11V 的降压输出范围
- 可选升压输出：7V，10V，或者 11V
- 可编程频率和外部同步范围为 150kHz 至 600kHz
- 独立的使能输入 (ENA，ENB)
- 频率展频 (TPS43336-Q1)
- 轻负载时，可选择强制持续模式或自动低功耗模式
- 感应电阻器或者电感器 DCR 感测
- 降压通道之间的反相开关
- 峰值栅极驱动电流 0.7A
- 耐热增强型 38 引脚散热薄型小外形尺寸封装 (HTSSOP)(DAP) PowerPAD的 8 引脚小外形尺寸 (SO) 封装
- 汽车启停、信息娱乐、导航仪表板系统
- 工业和汽车用多轨直流配电系统和电子控制单元
产品概述
TPS43335-Q1 和 TPS43336-Q1 包含两个电流模式同步降压控制器和一个电压模式升压控制器。该器件非常适合用作 Iq 需求较低的前置稳压器， 适用于
必须抑制因启动事件所引起压降的应用。集成升压控制器允许器件在输入低至 2V 的条件下运行，同时不会导致降压稳压器输出级下降。在轻负载时，可以启用降压控制器来在自动低功耗模式下运行，消耗的静态电流仅为
30μA。降压转换器有独立的软启动功能和电源正常指示器。降压控制器中的电流折返和升压控制器中的逐周期电流限制提供了外部金属氧化物半导体场效应晶体管 (MOSFET) 保护。用户可以在
150kHz 至 600kHz 的范围内设定开关频率，或者将其同步至同一范围内的外部时钟。此外，TPS43336-Q1 提供跳频扩频操作。
TPS43336QDAPRQ1 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 TPS43336QDAPRQ1
|
Buck, Boost Regulator Positive Output Step-Up, Step-Down DC-DC Controller IC 38-HTSSOP |
50页,2.31M | 查看 |

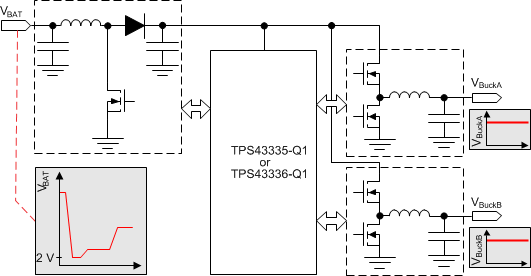

TPS43336QDAPRQ1 电路图
TPS43336QDAPRQ1 电路图
