TPS40210DRCR

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.337

更新日期：2024-04-01 00:04:00

TPS40210DRCR

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

产品简介：4.5V~52V 宽输入范围升压/SEPIC/反激式直流/直流控制器

查看详情
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.337

TPS40210DRCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS40210DRCR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 稳压器 - DC DC 切换控制器
  • 系列：-
  • PWM 型：电流模式
  • 输出数：1
  • 频率 - 最大：1MHz
  • 占空比：95%
  • 电源电压：4.5 V ~ 52 V
  • 降压：无
  • 升压：是
  • 回扫：是
  • 反相：无
  • 倍增器：无
  • 除法器：无
  • Cuk：无
  • 隔离：无
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 包装：带卷 (TR)
  • 配用：296-30447-ND - EVAL MODULE FOR TPS40210EVM

产品特性

  • Functional Safety-Capable Documentation available to aid functional safety system design
  • Documentation available to aid functional safety system design
  • For boost, flyback, SEPIC, LED drive apps
  • Wide input operating voltage: 4.5 V to 52 V
  • Adjustable oscillator frequency
  • Fixed frequency current mode control
  • Internal slope compensation
  • Integrated low-side driver
  • Programmable closed-loop soft start
  • Overcurrent protection
  • External synchronization capable
  • Reference 700 mV (TPS40210), 260 mV (TPS40211)
  • Low current disable function
  • Create a custom design using the TPS4021x with the WEBENCH Power Designer

产品概述

The TPS40210 and TPS40211 are wide-input voltage (4.5 V to 52 V), nonsynchronous boost controllers. They are suitable for topologies which require a grounded source N-channel FET including boost, flyback, SEPIC, and various LED Driver applications. The device features include programmable soft start, overcurrent protection with automatic retry, and programmable oscillator frequency. Current mode control provides improved transient response and simplified loop compensation. The main difference between the two parts is the reference voltage to which the error amplifier regulates the FB pin.
查看全部

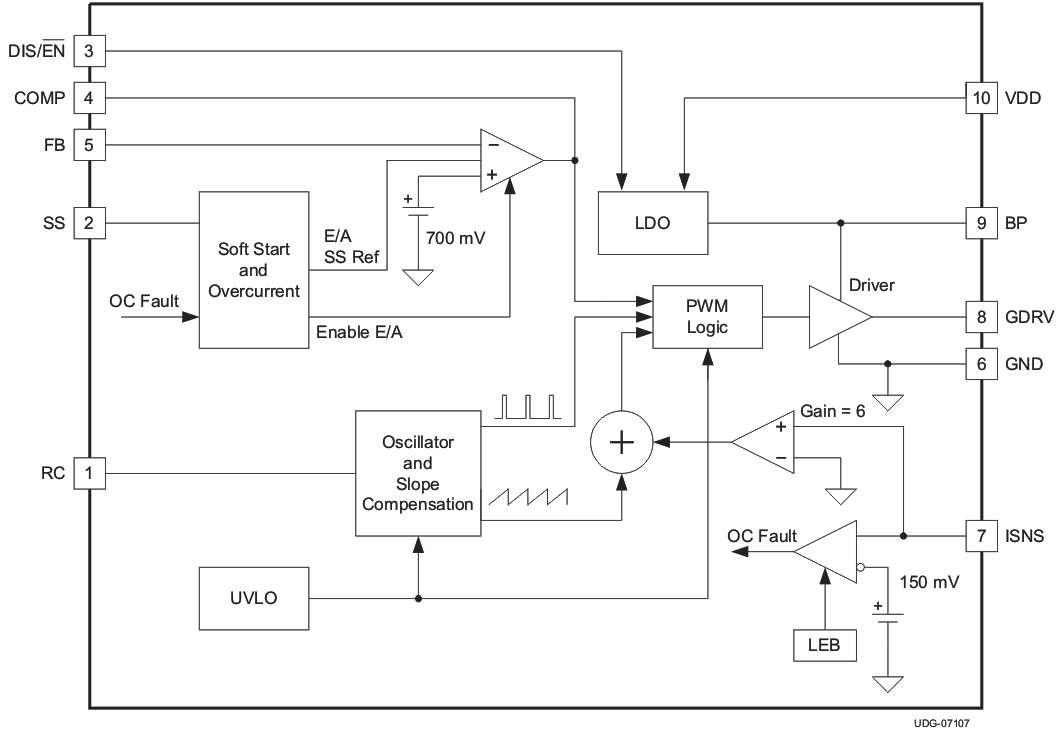

TPS40210DRCR 电路图

TPS40210DRCR 电路图

TPS40210DRCR 电路图
