TPS40170RGYT

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

封装：20-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$5.0615-$6.84

更新日期：2024-04-01 00:04:00

TPS40170RGYT

Texas Instruments PMIC - 稳压器 - DC DC 切换控制器

产品简介：4.5V 至 60V 宽输入同步 PWM 降压控制器

查看详情

封装：20-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$5.0615-$6.84

TPS40170RGYT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司
TPS40170RGYT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS40170RGYT
TI(德州仪器)
20-VFQFN
2022+
12000
上海市
-
原装可开发票

安徽芯海技术有限公司
TPS40170RGYT
TI
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

TPS40170RGYT 中文资料属性参数

特色产品：tps40170 High Voltage Buck Controller
标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 稳压器 - DC DC 切换控制器
系列：-
PWM 型：电压模式
输出数：1
频率 - 最大：660kHz
占空比：95%
电源电压：4.5 V ~ 60 V
降压：是
升压：无
回扫：无
反相：无
倍增器：无
除法器：无
Cuk：无
隔离：无
工作温度：-40°C ~ 125°C
封装/外壳：20-VFQFN 裸露焊盘
包装：®
其它名称：296-28364-6

产品特性

可提供新款类似产品： LM5145 宽输入电压和占空比范围 75V 同步降压控制器 LM5146 宽占空比范围 100V 同步直流/直流降压控制器
LM5145 宽输入电压和占空比范围 75V 同步降压控制器
LM5146 宽占空比范围 100V 同步直流/直流降压控制器
宽输入电压范围：4.5V 至 60V
600mV 基准电压，精度为 1%
可编程 UVLO 与迟滞功能
具有电压前馈的电压模式控制
可编程频率范围：100kHz 至 600kHz
可通过主要或辅助选项实现双向频率同步
提供基于低侧 FET 检测的过流保护与基于高侧 FET 检测的短路保护，具有集成式热补偿功能
可编程闭环软启动
支持预偏置输出
165°C 热关断，具有迟滞功能
电压跟踪
电源正常状态指示
ENABLE 支持 1µA 低电流关断
提供 8.0V 和 3.3V LDO 输出
集成自举二极管
20 引脚 3.5mm × 4.5mm VQFN (RGY) 封装
使用 WEBENCH 工具创建定制设计

产品概述

TPS40170 是一款功能齐全的同步 PWM 降压控制器，工作输入电压介于 4.5V 至 60 V 之间，并针对高功率密度、高可靠性的直流/直流转换器应用进行了优化。该控制器通过输入电压前馈补偿实现电压模式控制，可在输入电压变化时即时响应。此器件具有 100kHz 至 600kHz 的可编程开关频率。TPS40170 具有整套系统保护和监控特性，例如可编程欠压锁定 (UVLO)、通过检测低侧 FET 实现的可编程过流保护 (OCP)、通过检测高侧 FET 实现的可选短路保护 (SCP) 和热关断。通过 ENABLE 引脚，系统能够在低电流（典型值 1µA）模式下进行关断。控制器支持预偏置输出，提供开漏电源正常 (PGOOD) 信号，并具有闭环软启动、输出电压跟踪以及自适应死区时间控制功能。TPS40170 可通过 1% 确保精度实现准确的输出电压调节。此外，该控制器还采用新型双向同步方案，即一个控制器作为主要控制器，其他下游控制器作为辅助控制器，辅助控制器可与主要控制器同相或 180° 异相同步。辅助控制器可在自由运行开关频率的 ±30% 范围内与外部时钟同步。新款产品（LM5145 和 LM5146）具有 BOM 成本低、效率高、设计尺寸小等诸多特性。

查看全部

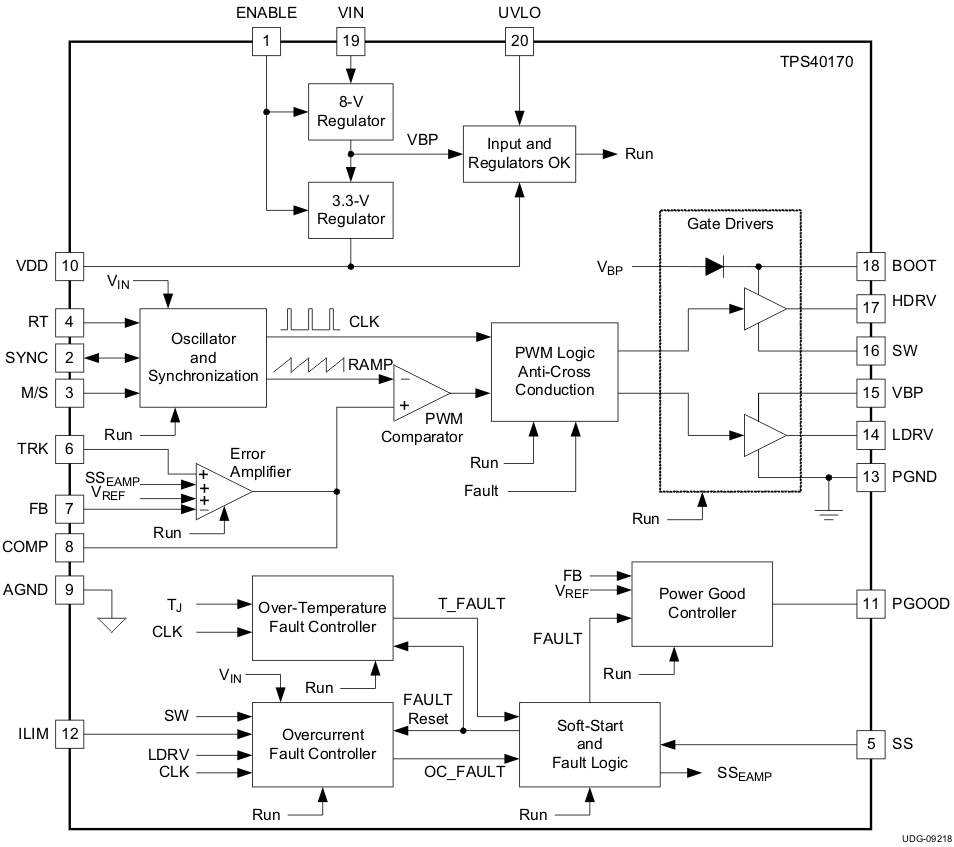

TPS40170RGYT 电路图
