TPS3824-50DBVR

Texas Instruments PMIC - 监控器
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7161-$1.67

更新日期：2024-04-01 00:04:00

TPS3824-50DBVR

Texas Instruments PMIC - 监控器

产品简介：具有看门狗和手动复位功能的高电平有效、低电平有效、电压监控器（复位 IC）

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.7161-$1.67

TPS3824-50DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3824-50DBVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 监控器
  • 系列：-
  • 类型：简单复位/加电复位
  • 监视电压数目：1
  • 输出：推挽式，图腾柱
  • 复位：高有效/低有效
  • 复位超时：最小为 120 ms
  • 电压 - 阀值：4.55V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：Digi-Reel®
  • 其它名称：296-1358-6

产品特性

  • 上电复位发生器具有 200ms（TPS3823、TPS3824、TPS3825 和 TPS3828）或 25ms (TPS3820) 的固定延时时间
  • 手动复位输入（TPS3820、TPS3823、TPS3825 和 TPS3828）
  • 低电平有效（TPS3820、TPS3823、TPS3824 和 TPS3825）、高电平有效（TPS3824 和 TPS3825）和漏极开路 (TPS3828) 均支持复位输出
  • 电源电压监控范围： 2.5V、3V、3.3V、5V
  • 看门狗计时器（TPS3820、TPS3823、TPS3824 和 TPS3828）
  • 电源电流为 15µA（典型值）
  • 5 引脚 SOT-23 封装
  • 温度范围：−40°C 至 85°C（TPS3823A-33 为 −40°C 至 125°C）

产品概述

TPS382x 系列监控器主要为 DSP 以及基于处理器的系统提供电路初始化和计时监控等功能。上电期间，RESET 会在电源电压 VDD 超出 1.1V 时置为有效。因此VDD 保持在阈值电压 VIT− 以下，电源电压监控器就会监测 VDD 并将 RESET 保持为低电平有效。内部计时器将会延迟输出恢复至无效状态（高电平）的时间，以确保系统正常复位。延时时间 td 始于 VDD 上升至高于阈值电压 (VIT− + VHYS) 之后。当电源电压降到阈值电压 VIT− 以下时，输出再次变为有效状态（低电平）。无需外部组件。该系列中的所有器件均具有一个通过内部分压器设定的固定检测阈值电压 VIT–。TPS382x 系列还提供 200ms (TPS3820) 和 1.6s（TPS3823、TPS3824 和 TPS3828）的看门狗超时选项。
查看全部

TPS3824-50DBVR 数据手册

数据手册 说明 数量 操作
TPS3824-50DBVR

PROCESSOR SUPERVISORY CIRCUITS

 14 Pages页,218K 查看
TPS3824-50DBVRG4

PROCESSOR SUPERVISORY CIRCUITS

 14 Pages页,218K 查看

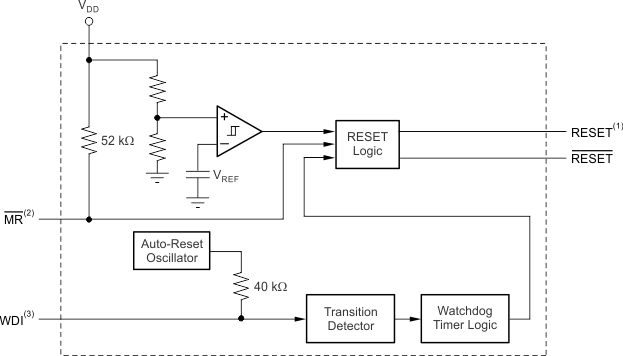

TPS3824-50DBVR 电路图

TPS3824-50DBVR 电路图

TPS3824-50DBVR 电路图
