TPS3700QDSERQ1

Texas Instruments 比较器

更新日期：2024-04-01 00:04:00

TPS3700QDSERQ1

Texas Instruments 比较器

产品简介：用于过压和欠压监测的汽车类高电压 (18V) 窗口电压检测器

查看详情

TPS3700QDSERQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS3700QDSERQ1 中文资料属性参数

  • 现有数量：9,000现货9,000Factory
  • 价格：1 : ￥18.28000剪切带（CT）3,000 : ￥9.31331卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）Digi-Reel? 得捷定制卷带
  • 产品状态：在售
  • 类型：窗口
  • 元件数：1
  • 输出类型：开路漏极
  • 电压 - 供电，单/双?(±)：1.8V ~ 18V
  • 电压 - 输入补偿（最大值）：-
  • 电流 - 输入偏置（最大值）：-
  • 电流 - 输出（典型值）：-
  • 电流 - 静态（最大值）：11μA
  • CMRR，PSRR（典型值）：-
  • 传播延迟（最大值）：-
  • 滞后：5.5mV
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：6-WFDFN
  • 安装类型：表面贴装型
  • 供应商器件封装：6-WSON（1.5x1.5）

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：–40°C 至 125°C 环境工作温度范围 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2 器件 CDM ESD 分类等级 C6
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件人体放电模型 (HBM) 静电防护 (ESD) 分类等级 H2
  • 器件 CDM ESD 分类等级 C6
  • 提供功能安全 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 宽电源电压范围：1.8V 至 18V
  • 可调节阈值：低至 400mV
  • 针对过压和欠压检测的开漏输出
  • 低静态电流：5.5 µA（典型值）
  • 高阈值精度： 过温时为 1% 0.25%（典型值）
  • 过温时为 1%
  • 0.25%（典型值）
  • 内部迟滞：5.5mV（典型值）
  • 采用薄型 SOT23-6 和 WSON 封装

产品概述

TPS3700-Q1 宽电源窗口电压检测器可在 1.8V 至 18V 的电压范围内运行。此器件具有两个带有内部 400mV 基准的高精度比较器和两个用于过压和欠压检测的额定值为 18V 的开漏输出。TPS3700-Q1 器件可以用作一个窗口电压检测器，也可以用作两个单独的电压监测器。通过外部电阻器可以设置监控电压。如需高达 65V 的更宽输入电压范围，请参阅 TPS37A-Q1 或 TPS38A-Q1 器件。当 INA+ 端子上的电压下降至低于 (V IT+ - V hys) 时，OUTA 端子被驱动至低电平，而当电压返回到各自阈值 (V IT+) 之上时，OUTA 端子变为高电平。当 INB- 端子上的电压上升至高于 V IT+时，OUTB 端子被驱动至低电平，而当电压下降至低于各自的阈值 (V IT+ - V hys) 时，OUTB 端子变为高电平。TPS3700-Q1 器件中的两个比较器包括用于滤波的内置滞后来抑制短时毛刺脉冲，从而确保无故障触发的稳定输出运行。TPS3700-Q1 器件采用薄型 SOT-6 封装和 1.5mm x 1.5mm WSON-6 封装，额定工作结温范围为 -40°C 至 125°C。
查看全部

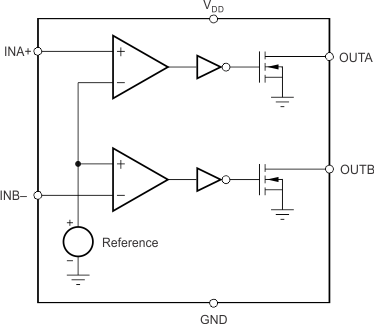

TPS3700QDSERQ1 电路图

TPS3700QDSERQ1 电路图

TPS3700QDSERQ1 电路图
