产品简介:具有 4V UVLO、用于同步整流的汽车类 4A、27V 半桥栅极驱动器

查看详情
  • 封装:8-VDFN 裸露焊盘
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:带卷 (TR)
  • 参考价格:$0.905

TPS28225TDRBRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS28225TDRBRQ1 中文资料属性参数

  • 标准包装:3,000
  • 类别:集成电路 (IC)
  • 家庭:PMIC - MOSFET,电桥驱动器 - 外部开关
  • 系列:-
  • 配置:高端和低端,同步
  • 输入类型:PWM
  • 延迟时间:-
  • 电流 - 峰:6A
  • 配置数:1
  • 输出数:2
  • 高端电压 - 最大(自引导启动):33V
  • 电源电压:4.5 V ~ 8.8 V
  • 工作温度:-40°C ~ 105°C
  • 安装类型:表面贴装
  • 封装/外壳:8-VDFN 裸露焊盘
  • 供应商设备封装:8-SON 裸露焊盘(3x3)
  • 包装:带卷 (TR)

产品特性

  • 符合汽车应用要求
  • 驱动两个具有 14ns 自适应死区时间的 N 沟道 MOSFET
  • 宽栅极驱动电压:4.5V 至 8.8V,在 7V 至 8V 时效率最高
  • 动力总成系统宽输入电压:3V 至 27V
  • 宽输入 PWM 信号:2V 至 13.2V 振幅
  • 能够以每相 ≥40A 的电流驱动 MOSFET
  • 高频运行:14ns 传播延迟和 10ns 上升或下降时间支持高达 2MHz 的 FSW
  • 能够传播 <30ns 的输入 PWM 脉冲
  • 低侧驱动器灌入导通电阻 (0.4Ω) 防止与 dV/dT 相关的击穿电流
  • 用于功率级关断的三态 PWM 输入
  • 通过同一引脚支持使能(输入)和电源正常(输出)信号来节省空间
  • 热关断
  • UVLO 保护
  • 内部自举二极管
  • 经济型 SOIC-8 和热增强型 3mm × 3mm VSON-8 封装
  • 常见三态输入驱动器的高性能替代产品

产品概述

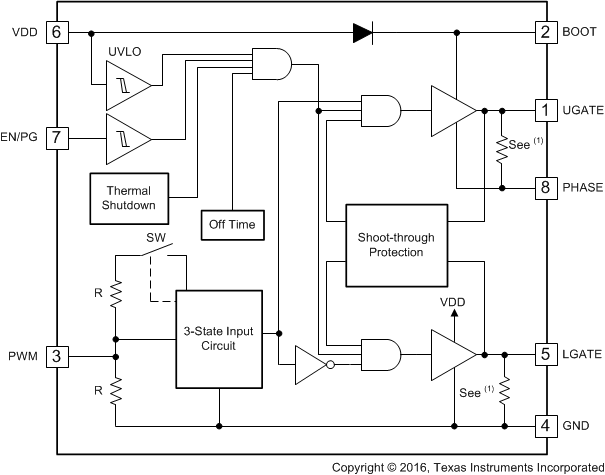

TPS28225-Q1 是一款高速驱动器,用于驱动具有自适应死区时间控制的 N 沟道互补驱动功率 MOSFET。此驱动器经过优化,适用于多种高电流、单相和多相直流/直流转换器。TPS28225-Q1 是一个提供高效率、小尺寸、低 EMI 发射的解决方案。TPS28225-Q1 器件具有高性能特性,例如 8.8V 栅极驱动电压、14ns 自适应死区时间控制、14ns 广播延迟以及高电流(2A 拉电流和 4A 灌电流)驱动能力。较低栅极驱动器的0.4Ω阻抗保持功率MOSFET的栅极低于它的阈值并确保在dV/dt相位结点转换中不会产生击穿电压。由内部二极管充电的自举电容器支持在半桥配置中使用 N 沟道 MOSFET。TPS28225-Q1 采用经济型 SOIC-8 封装和耐热增强型小尺寸 VSON 封装。此驱动器的额定工作温度范围为 –40°C 至 105°C,绝对最大结温为 150°C。
