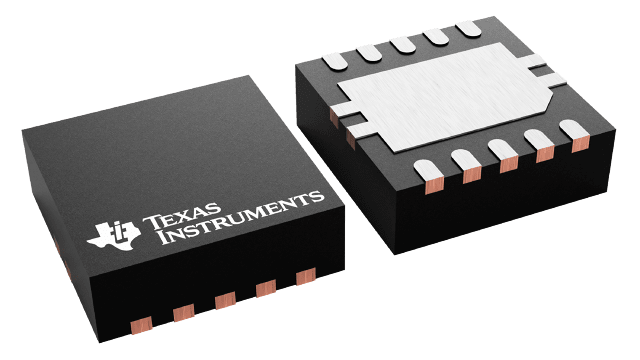

- 封装：10-VFDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$1.397
更新日期：2024-04-01 00:04:00
产品简介：高电平有效的汽车类双通道、0.25-2.8A 可调节ILIMIT、2.5-6.5V、44mΩ USB 电源开关
查看详情- 封装：10-VFDFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$1.397
TPS2561QDRCRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VSON-10(3x3)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TSSOP
23+ -
46000
-
合肥
-
-
-
科大讯飞战略投资企业，提供一站式配套服务
TPS2561QDRCRQ1 中文资料属性参数
- 标准包装：3,000
- 类别：集成电路 (IC)
- 家庭：PMIC - 电源分配开关
- 系列：-
- 类型：自动
- 输出数：2
- Rds（开）：290 毫欧
- 内部开关：是
- 电流限制：可调
- 输入电压：2.5 V ~ 6.5 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：10-VFDFN 裸露焊盘
- 供应商设备封装：10-SON 裸露焊盘（3x3）
- 包装：带卷 (TR)
产品特性
- 符合汽车应用要求
- 2 个分开的电流限制通道
- 满足 USB电流限制要求
- 可调电流限制，250 mA–2.8 A （典型值）
- 2.8 A电流下的 +/– 7.5%电流限制精
- 快速过流响应 - 3.5 μS （典型值）
- 2个 44-mΩ 高侧金属氧化半导体场效应晶体管 (MOSFET)
- 工作范围： 2.5 V 至 6.5 V
- 2-μA 最大待机电源电流
- 内置软启动
- 15 kV/8 kV 系统级静电放电 (ESD) 能
- UL 列表 - 文件号 E169910
- 经认证的 CB 和 Nemko
产品概述
TPS2561-Q1是一款双通道配电开关，此开关适合于对电流限制精度有要求或者会遇到重电容负载和短路的应用。 这些器件借助一个外部电阻器为每通道提供一个 250 mA 至 2.8 A （典型值）间的可编程电流限制阀值。 对电源开关的上升和下降次数进行控制以便在接通/切断期间大大降低电流浪涌。当输出负载超过电流限制阀值时，通过切换到一个恒定电流模式，TPS2561-Q1器件的每个通道将输出电流限制在一个安全水平上。 在过流和过热情况下，每个通道的 FAULTx 逻辑输出独立低电平有效。

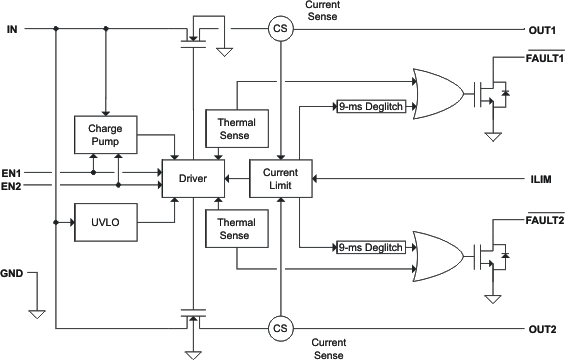

TPS2561QDRCRQ1 电路图
TPS2561QDRCRQ1 电路图
