TPS2561DRCR

Texas Instruments PMIC - 电源分配开关
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.215

更新日期：2024-04-01 00:04:00

TPS2561DRCR

Texas Instruments PMIC - 电源分配开关

产品简介：高电平有效的双通道 0.25-2.8A 可调节 ILIMIT、2.5-6.5V、44mΩ USB 电源开关

查看详情
  • 封装：10-VFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.215

TPS2561DRCR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2561DRCR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：通用
  • 输出数：2
  • Rds（开）：50 毫欧
  • 内部开关：是
  • 电流限制：可调
  • 输入电压：2.5 V ~ 6.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商设备封装：10-SON 裸露焊盘（3x3）
  • 包装：带卷 (TR)

产品特性

  • 2 个独立的电流限制通道
  • 满足 USB 限流要求
  • 可调节电流限制：250mA 至 2.8A（典型值）
  • 2.8A 电流下的限流精度为 ±7.5%
  • 快速过流响应：3.5µs（典型值）
  • 2 个 44mΩ 高侧 MOSFET
  • 工作电压范围：2.5V 至 6.5V
  • 最大待机电源电流 2µA
  • 内置软启动
  • 15kV、8kV 系统级 ESD 能力
  • UL 列表：文件号 E169910
  • 获得 CB 和 Nemko 认证

产品概述

TPS2560 和 TPS2561 (TPS256x) 是双通道配电开关，用于需要精准电流限制或者会遇到高容性负载和短路的应用。这些器件通过一个外部电阻器为每个通道提供 250mA 至 2.8A（典型值）之间的可编程电流限制阈值。通过控制电源开关的上升时间和下降时间，可最大程度地降低开通和关断期间的电流浪涌。当输出负载超过电流限制阈值时，通过切换至恒定电流模式，TPS256x 器件的每个通道均可将输出电流限制在安全水平。在过流和过热条件下，每个通道的 FAULTx 逻辑输出单独置位为低电平。
查看全部

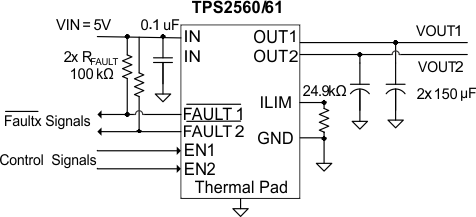

TPS2561DRCR 电路图

TPS2561DRCR 电路图

TPS2561DRCR 电路图
