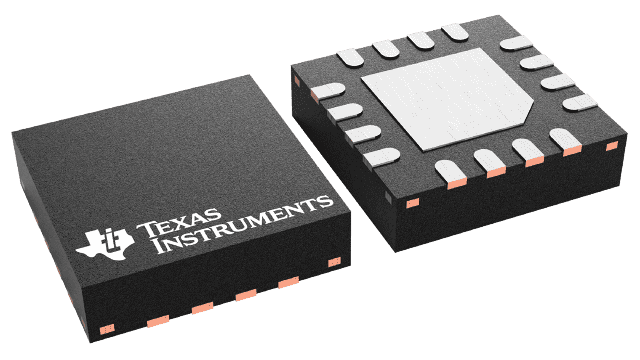

TPS2543RTET

Texas Instruments PMIC - 电源分配开关
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.31-$3.15

更新日期：2024-04-01 00:04:00

TPS2543RTET

Texas Instruments PMIC - 电源分配开关

产品简介：具有负载检测功能的 USB 充电端口控制器和 2.5A 电源开关

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.31-$3.15

TPS2543RTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2543RTET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：USB 开关
  • 输出数：1
  • Rds（开）：84 毫欧
  • 内部开关：是
  • 电流限制：3A
  • 输入电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-30281-6

产品特性

  • 符合 USB 电池充电规范 1.2 的 D+/D– CDP/DCP 模式
  • 符合中国电信行业标准 YD/T 1591-2009 的 D+/D– 短路模式
  • 通过自动选择以下模式支持非 BC1.2 充电模式： D+/D– 分压器模式 2V/2.7V 和 2.7V/2V
  • D+/D– 分压器模式 2V/2.7V 和 2.7V/2V
  • 支持睡眠模式充电和鼠标/键盘（只适用于低速）唤醒
  • 针对 S4/S5 充电中的电源控制和所有充电模式内的端口电源管理的负载检测
  • 与 USB 2.0 和 3.0 电源开关要求兼容
  • 集成 73mΩ（典型值）高侧 MOSFET
  • 可调节的电流限制，最高可达 3A（典型值）
  • 工作电压范围：4.5V 至 5.5V
  • 与 TPS2540/40A 插槽兼容
  • 最大器件电流： 器件禁止时为 2μA 器件使能时为 260μA
  • 器件禁止时为 2μA
  • 器件使能时为 260μA
  • 采用 16 引脚四方扁平无引线 (QFN) (3 x 3) 封装
  • 符合 UL 规范且 CB 档案编号E169910
  • USB 端口（主机和集线器）
  • 笔记本台式机个人电脑 (PC)
  • 通用墙式充电适配器

产品概述

TPS2543 是一款集成有 USB 2.0 高速数据线路 (D+/D-) 开关的 USB 充电端口控制器和电源开关。TPS2543 在 D+/D– 线路上提供电气信号，从而为器件特性部分下方列出的充电方案提供支持。TI 使用 TPS2543 对常用的移动电话、平板电脑以及媒体设备进行充电测试，以确保其既与符合 BC1.2 的器件兼容也与不符合 BC1.2 的器件兼容。 除了支持对常用设备进行充电，TPS2543 还支持两种不同的电源管理 功能，分别为电源唤醒和端口电源管理 (PPM)（通过 STATUS 引脚实现）。凭借电源唤醒功能，可在 S4/S5 充电过程中进行电源控制；而借助 PPM 功能，则可在多端口应用中管理 端口电源。此外，TPS2543 还支持通过鼠标/键盘（仅限低速）唤醒系统（从 S3 唤醒）。TPS2543 73mΩ 配电开关专门用于 可能 面临高容性负载和短路问题的应用。凭借两个可编程电流阈值，该器件可灵活设置电流限值和负载检测阈值。
查看全部

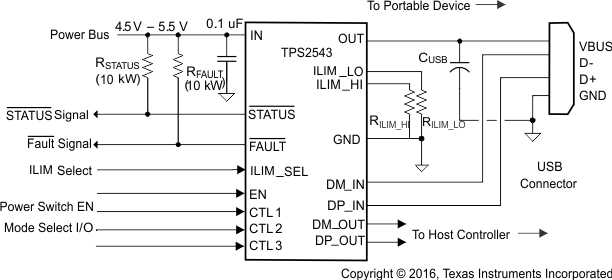

TPS2543RTET 电路图

TPS2543RTET 电路图

TPS2543RTET 电路图
