TPS2540ARTET

Texas Instruments PMIC - 电源分配开关
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.2155-$3.02

更新日期：2024-04-01 00:04:00

TPS2540ARTET

Texas Instruments PMIC - 电源分配开关

产品简介：USB 充电端口控制器和 2.5A 电源开关

查看详情
  • 封装：16-WFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.2155-$3.02

TPS2540ARTET 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2540ARTET 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：USB 开关
  • 输出数：1
  • Rds（开）：84 毫欧
  • 内部开关：是
  • 电流限制：2.5A
  • 输入电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-WFQFN 裸露焊盘
  • 供应商设备封装：16-WQFN 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-29245-6

产品特性

  • 符合针对 DCP 和 CDP 的电池充电规范 BC1.2
  • 符合中国电信行业标准 YD/T 1591-2009
  • 支持睡眠模式充电，适合大多数市售 Apple 设备和/或符合 BC1.2 规范的设备 Compliant Devices
  • 可兼容 USB 2.0 和 3.0 电源开关要求
  • 2.6GHz 带宽 USB 2.0 数据开关
  • 73mΩ （典型值） 高侧 MOSFET
  • 高达 2.8A （典型值） 的可调电流限值
  • OUT 通过 CTLx=000 (TPS2540 / 2540A) 或 DSC (TPS2541) 输入进行放电
  • 较长的分离检测时间 (detach detection time) 可支持更多的老式设备
  • 采用 16 引脚 QFN 封装
  • 应用 USB 端口/集线器 笔记本 PC 通用型墙上充电适配器
  • USB 端口/集线器
  • 笔记本 PC
  • 通用型墙上充电适配器

产品概述

TPS2540 / 40A 和 TPS2541 整合了限流的 USB 端口电源开关和 USB 2.0 高速数据线 (D+ / D-) 开关以及 USB 充电端口识别电路。 其应用包括笔记本 PC 和其他智能型 USB 主机设备。 另外，宽带宽 (2.6 GHz) 数据线开关还具有低电容和低导通电阻，因而可最大限度地降低信号传输的边缘与相位失真。 TPS2540 / 40A / 41 监视 D+ 和 D-，并与兼容的客户端设备提供了正确的信号交换协议。 TPS2540 / 40A /41 支持下列充电逻辑方案：CTL1～CTL3 逻辑输入用于从 TPS2540 / 40A 和 TPS2541 所提供的多种充电模式中选择其一。 这些充电模式允许主机设备在专用充电端口 (DCP) （模仿墙上适配器）、充电下游端口 (CDP) （可支持 1.5A 充电电流的有源 USB 2.0 数据通信） 或标准下游端口 (SDP) （可支持 500mA 电流的有源 USB 2.0 数据通信） 之间进行主动选择。 此外，TPS2540 / 40A /41 还集成了一种自动检测功能，该功能既支持符合电池充电规范 (BC1.2) 的 DCP 方案，同时也支持分频器模式 (Divider Mode)，无需用户从外部进行干预。
查看全部

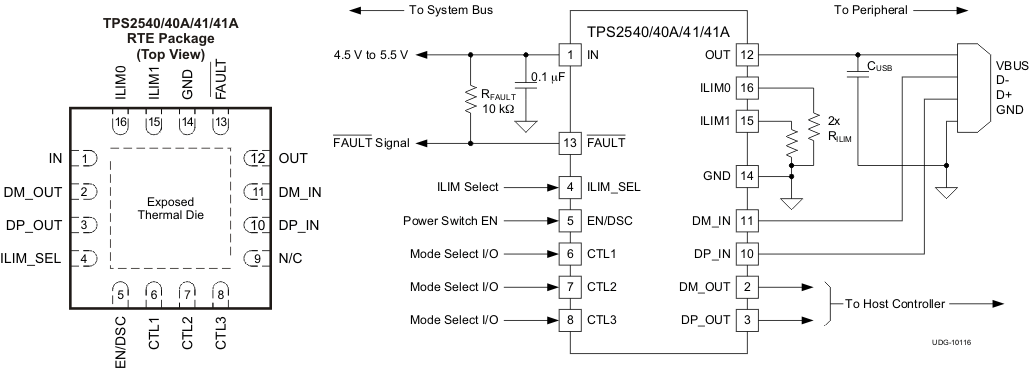

TPS2540ARTET 电路图

TPS2540ARTET 电路图

TPS2540ARTET 电路图
