TPS2511DGN

Texas Instruments 电源管理 IC
  • 参考价格：￥10.21-￥9.87

更新日期：2024-04-01 00:04:00

TPS2511DGN

Texas Instruments 电源管理 IC

产品简介：USB 专用充电端口控制器和 2.2A 电源开关

查看详情
  • 参考价格：￥10.21-￥9.87

TPS2511DGN 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2511DGN 中文资料属性参数

  • 制造商：Texas Instruments
  • 产品种类：热插拔功率分布
  • 产品：Controllers & Switches
  • Supply Voltage - Max：7 V
  • Supply Voltage - Min：- 0.3 V
  • 安装风格：SMD/SMT
  • 封装 / 箱体：MSOP-8
  • 封装：Tube
  • 工厂包装数量：80
  • 电源电流：230 uA

产品特性

  • 支持将 D+ 线路短接至 D- 线路的 USB DCP
  • 支持在 D+ 线路上应用 2V 电压而在 D- 线路上应用 2.7V 电压的 USB DCP（或在 D+ 线路上应用 2.7V 电压 而在 D- 线路上应用 2V 电压的 USB DCP）
  • 支持在 D+ 和 D- 线路上应用 1.2V 电压的 USB DCP
  • 为所连接器件自动切换 D+ 和 D- 线路连接
  • 针对输出短路保护的断续模式
  • 具有用于 USB 线缆补偿的 CS 引脚
  • 可编程电流限值（ILIM_SET 引脚）
  • 在 2.3A（典型值）时具有精确的 ±10% 电流限制
  • 70mΩ（典型值）高侧 MOSFET
  • 兼容 USB 2.0 和 3.0 电源开关要求
  • 工作电压范围：4.5V 至 5.5V
  • 采用 8 引脚 MSOP-PowerPAD™封装

产品概述

TPS2511 器件是 USB 专用充电端口 (DCP) 控制器和限流电源开关。它具有自动检测特性，可监控 USB 数据线路电压，并在数据线路上自动提供正确的电气特征，以便在下列专用充电方案中为器件兼容进行充电： 1. 分压器 DCP，需要分别在 D+ 和 D- 线路上应用 2.7V 和 2V 电压，或者分别在 D+ 和 D- 线路上应用 2V 和 2.7V 电压 2. BC1.2 DCP，需要将 D+ 线路短接至 D- 线路 3. D+ 和 D- 线路上的电压均为 1.2V TPS2511 是一款 70mΩ 配电开关，适用于可能出现大型容性负载和短路问题的 应用 。此器件还在输出 (OUT) 电压少于 3.8V（典型值）时或者在过载情况下发生过热保护时提供打嗝模式。精准且可编程的电流限值为 应用提供了灵活性和便利性。TPS2511 提供一个 CS 引脚来进行 USB 线缆电阻补偿和一个 EN 引脚来控制器件的导通和关断。
查看全部

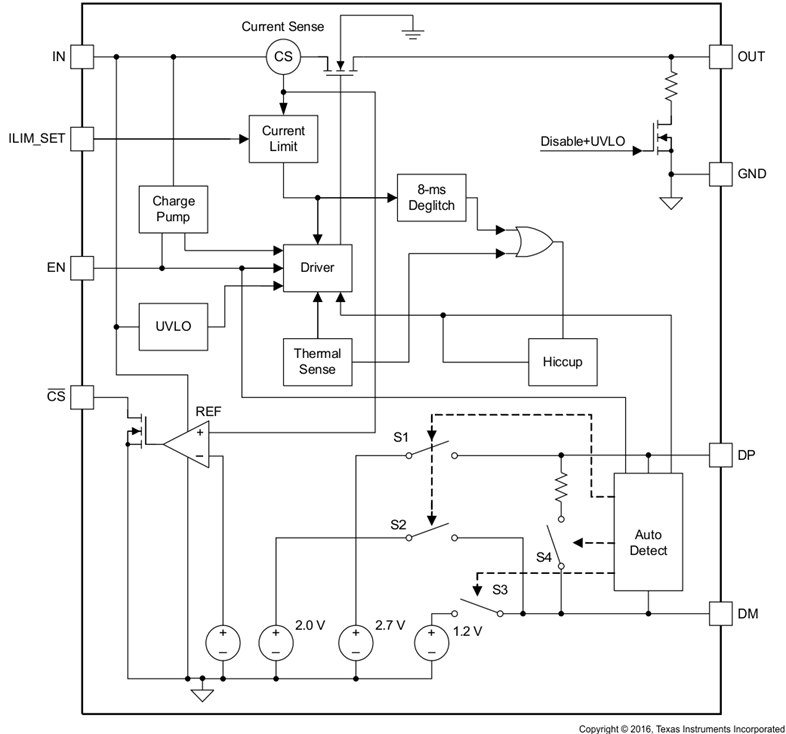

TPS2511DGN 电路图

TPS2511DGN 电路图

TPS2511DGN 电路图
