- 封装：16-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$3.33
更新日期：2024-04-01 00:04:00
产品简介：具有功率限制和电流监控功能的 2.5V 至 18V 热插拔控制器
查看详情- 封装：16-VFQFN 裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$3.33
TPS24720RGTT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
QFN-16(3x3)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPS24720RGTT 中文资料属性参数
- 标准包装：250
- 类别：集成电路 (IC)
- 家庭：PMIC - 热交换
- 系列：-
- 类型：热交换控制器
- 应用：通用
- 内部开关：无
- 电流限制：可调
- 电源电压：2.5 V ~ 18 V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装
- 封装/外壳：16-VFQFN 裸露焊盘
- 供应商设备封装：16-QFN（3x3）
- 包装：带卷 (TR)
产品特性
- 2.5V 至 18V 工作电压
- 精确的启动电流限制
- 可编程场效应管 (FET) 安全运行区域 (SOA) 保护
- 可调电流感测阈值
- 可编程故障定时器
- 电源正常输出
- 用于短路保护的快速断路器
- 模拟负载电流监视输出
- 可编程欠压 (UV) 与过压 (OV)
- 低电流待机模式
- FET 故障检测标志
- 3mm × 3mm、16 引脚四方扁平无引线 (QFN) 封装
- 服务器 背板
- 存储区域网络 (SAN)
- 电信夹层卡
- 医疗系统
- 插件模块
- 基站
产品概述
TPS24720 是一款适用于 2.5V 至 18V 电源轨的易用型全功能保护器件。 该热插拔控制器不但可驱动外部 N 通道 MOSFET，同时还可针对多种潜在损坏事件提供电源、负载以及外部 MOSFET 保护。 在启动过程中，负载电流与 MOSFET 功率耗散被限制在用户选定值内。 在启动之后，将允许超过用户选定限值的电流流动，直至设定的超时为止 — 负载与电源直接断开的极端过载情况除外。可编程功率限制功能可确保外部 MOSFET 始终在其安全工作区 (SOA) 之内工作。 这可在提高系统可靠性的同时，允许使用更小的 FET。 该器件针对系统状态监控及下游负载控制提供了电源正常、故障、FET 故障以及电流监视输出。

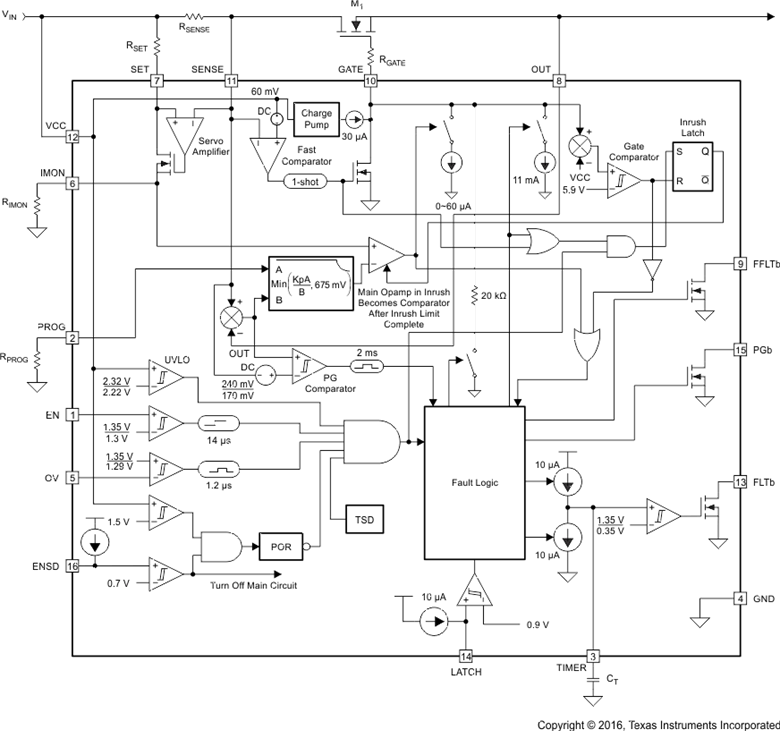

TPS24720RGTT 电路图
TPS24720RGTT 电路图
