TPS24700DGK

Texas Instruments PMIC - 热交换
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.674-$3.78

更新日期：2024-04-01

TPS24700DGK

Texas Instruments PMIC - 热交换

产品简介：2.5V 至 18V 热插拔控制器

查看详情
  • 封装：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$1.674-$3.78

TPS24700DGK 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS24700DGK 中文资料属性参数

  • 特色产品：TPS24700/1 High-Efficiency Hot-Swap Controller
  • 标准包装：80
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热交换
  • 系列：-
  • 类型：热交换控制器
  • 应用：通用
  • 内部开关：无
  • 电流限制：可调
  • 电源电压：2.5 V ~ 18 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
  • 供应商设备封装：8-MSOP
  • 包装：管件
  • 配用：296-28536-ND - EVAL MODULE FOR TPS24700-001
  • 其它名称：296-28535-5

产品特性

  • 2.5 V 至 18 V 工作电压
  • 用于启动的准确电流限制
  • 准确的 25mV 电流感测阈值
  • 定时过流断路器
  • 电源良好状态输出
  • 用于提供短路保护的快速断路器
  • 闭锁 (TPS24700) 与重试版本 (TPS24701)
  • 可编程 UV 阈值
  • LTC4211 的直接替代升级版本 — 无布局变更
  • 小型 MSOP-8 封装
  • 应用范围 服务器背板 存储局域网 (SAN)医疗系统插件模块基站消费类电子产品
  • 服务器背板
  • 存储局域网 (SAN)
  • 医疗系统
  • 插件模块
  • 基站
  • 消费类电子产品

产品概述

TPS24700/1 是易于使用的 2.5 V 至 18 V、热插拔控制器，可驱动外部 N 沟道 MOSFET。 可编程电流限制与故障时间可避免电源与负载在启动时遭受过大电流的损坏。 启动后，将允许超过用户选定限值的电流通过，直至设定的超时为止— 负载与电源直接断开的极端过载情况除外。 25 mV 电流感测阈值具有高准确度，可使用更高效率的更小传感电阻器来降低功耗，缩小占位面积。 提供电源状态良好输出实现状态监视与下游负载控制。TPS24700/1 在现有设计方案中可代替 LTC4211，无需电路板更新，只需极少的外部组件更换，从而可实现更高精度的高效解决方案。
查看全部

TPS24700DGK 数据手册

数据手册 说明 数量 操作
TPS24700DGK

Hot Swap Controller 1 Channel General Purpose 8-VSSOP

 31页,2.32M 查看

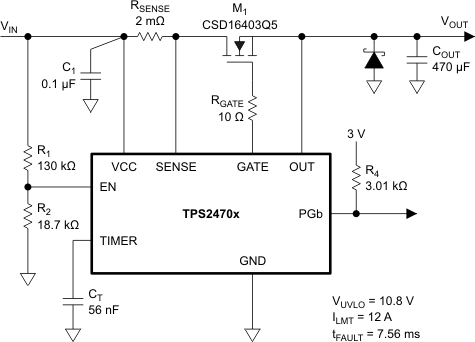

TPS24700DGK 电路图

TPS24700DGK 电路图

TPS24700DGK 电路图
