TPS2459RHBT

Texas Instruments PMIC - 热交换

封装：32-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$5.348-$7.22

更新日期：2024-04-01 00:04:00

TPS2459RHBT

Texas Instruments PMIC - 热交换

产品简介：具有 ORing 和 I2C 的 3V 至 15V 热插拔控制器

查看详情

封装：32-VFQFN 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$5.348-$7.22

TPS2459RHBT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TPS2459RHBT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TPS2459RHBT
TI(德州仪器)
VQFN-32(5x5)
2022+
12000
上海市
-
原装可开发票

TPS2459RHBT 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 热交换
系列：-
类型：热交换控制器
应用：ATCA，MicroTCA?
内部开关：无
电流限制：-
电源电压：3.3V，12V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：32-VFQFN 裸露焊盘
供应商设备封装：32-QFN 裸露焊盘（5x5）
包装：®
其它名称：296-24211-6

产品特性

ATCA AdvancedMC™ Compliant
Full Power Control for an AdvancedMC™ Module
Independently Programmable 12-V Current Limit and Fast Trip
3.3-V and 12-V FET ORing Control for MicroTCA
12-V Output Shuts Off If 3.3-V Output Shuts Off
Internal 3.3-V Current Limit and ORing
I2C Power Good and Fault Reporting
I2C™ Programmable Fault Times and Limits
FET Status Bits for 3.3-V and 12-V Channels
Load Current Monitors for 12-V and 3.3-V
32-Pin QFN Package

产品概述

The TPS2459 hot-plug controller performs all necessary power interface functions for an AdvancedMC™ (Advanced Mezzanine Card). A fully integrated 3.3-V channel provides inrush control, over-current protection, and FET ORing. A 12-V channel provides the same functions using external FETs and sense resistors. The 3.3-V current limit is factory set to AdvancedMC™ compliant levels while the 12-V current limit is programmed using external sense resistors. The accurate current sense comparators of the TPS2459 satisfy the narrow ATCA™ AdvancedMC™ current limit requirements.

查看全部

TPS2459RHBT 数据手册

数据手册	说明	数量	操作
TPS2459RHBT	Hot Swap Controller, OR Controller 2 Channel ATCA, MicroTCA? 32-VQFN (5x5)	48页,1.25M	查看

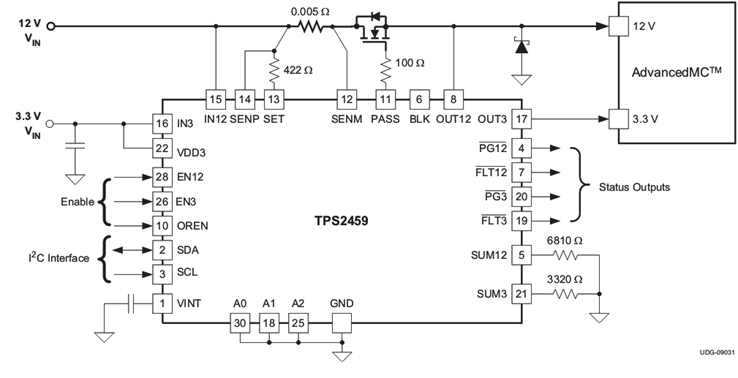

TPS2459RHBT 电路图
