TPS2384PAPR

Texas Instruments PMIC - 热交换
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$6.413

更新日期：2024-04-01 00:04:00

TPS2384PAPR

Texas Instruments PMIC - 热交换

产品简介：具有集成 FET 和电流检测功能的 1 类 4 通道 PoE PSE

查看详情
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$6.413

TPS2384PAPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2384PAPR 中文资料属性参数

  • 标准包装：1,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热交换
  • 系列：-
  • 类型：以太网供电开关（PoE）
  • 应用：供电设备（PSE）
  • 内部开关：是
  • 电流限制：425mA
  • 电源电压：44 V ~ 57 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：64-TQFP 裸露焊盘
  • 供应商设备封装：64-HTQFP（10x10）
  • 包装：带卷 (TR)
  • 配用：296-21150-ND - EVAL MODULE FOR TPS2384 8-PORT296-21149-ND - EVALUATION MODULE FOR TPS2384

产品特性

  • 具有集成开关和检测电阻的四端口电源管理
  • 符合 IEEE 802.3af 标准
  • 由 48V 单电源供电运行
  • 单个端口 15 位 A/D
  • 自动、半自动和电源管理运行模式
  • 受控电流斜坡可降低 EMI 并为 PD 的大容量电容充电
  • I2C 时钟和振荡器看门狗计时器
  • 过热保护
  • 直流和直流调制断电
  • 支持传统检测，适用于不合规的 PD
  • 支持交流电断开
  • 高速 400kHz I2C 接口
  • 可用的全面电源管理软件
  • 工作温度范围：–40°C 至 125°C

产品概述

TPS2384 是一款四端口电源设备电源管理器 (PSEPM)，符合以太网供电 (PoE) IEEE 802.3af 标准。TPS2384 采用 48V 单电源供电并在较宽温度范围（–40°C 至 125°C）内工作。集成输出不需要每个端口两个外部元件（FET 和检测电阻），并可承受 100V 瞬态电压。四个单独的 15 位模数转换器用于测量端口电阻、电压、电流和芯片温度，从而使 PSE 解决方案简单而可靠。TPS2384 配备全面的软件解决方案，可满足苛刻的应用要求，而且可作为所有 PoE 系统设计的核心。TPS2384 采用 64 引脚 PowerPAD™ (PAP) 封装（焊盘朝下）或 64 引脚 PowerPAD™ (PJD) 封装（焊盘朝上）。
查看全部

TPS2384PAPR 数据手册

数据手册 说明 数量 操作
TPS2384PAPR

Quad Ethernet Power Sourcing Equipment Power Manager 64-HTQFP -40 to 125

7页,159K 查看
TPS2384PAPRG4

Quad Ethernet Power Sourcing Equipment Power Manager 64-HTQFP -40 to 125

7页,159K 查看

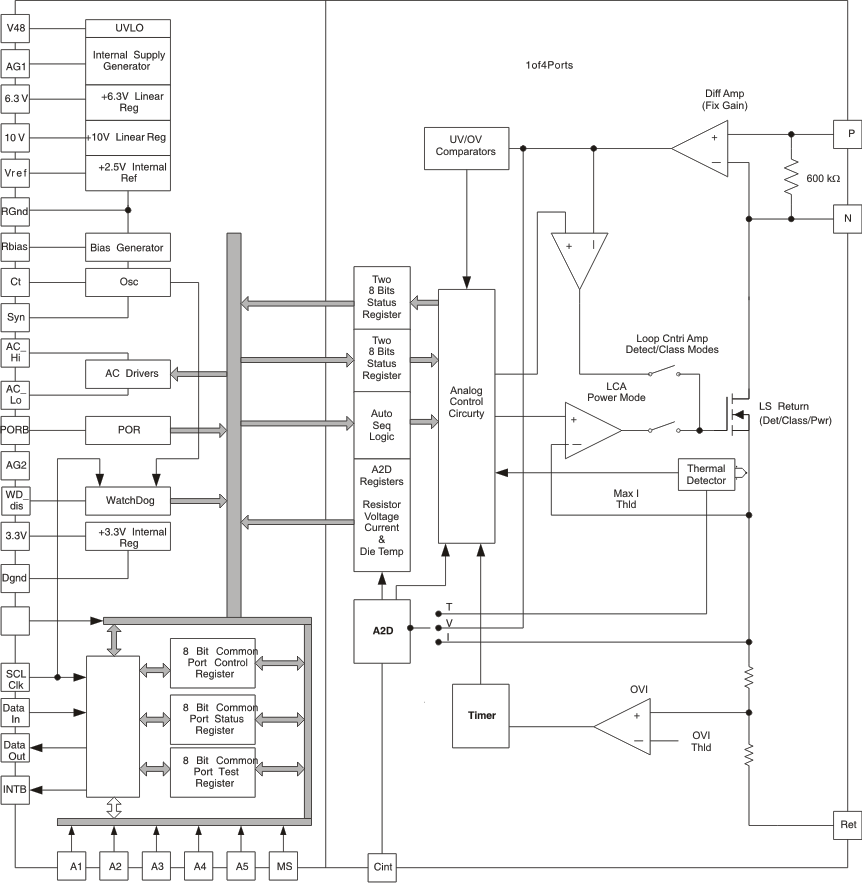

TPS2384PAPR 电路图

TPS2384PAPR 电路图

TPS2384PAPR 电路图
