TPS23753APWR

Texas Instruments PMIC - 热交换
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.463

更新日期：2024-04-01 00:04:00

TPS23753APWR

Texas Instruments PMIC - 热交换

产品简介：具有增强型 ESD 穿越功能的 IEEE 802.3-2005 PoE 接口和隔离转换器控制器

查看详情
  • 封装：14-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$1.463

TPS23753APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS23753APWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热交换
  • 系列：-
  • 类型：以太网供电开关（PoE）
  • 应用：IP 电话，LAN 网络供电，网络路由器和交换机
  • 内部开关：是
  • 电流限制：450mA
  • 电源电压：0 V ~ 57 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：14-TSSOP
  • 包装：带卷 (TR)

产品特性

  • 增强的 ESD 穿越功能
  • 针对隔离式转换器进行了优化
  • 完整的 PoE 接口
  • 适配器 ORing 支持
  • 12V 适配器支持
  • 具有同步功能的可编程频率
  • 可靠的 100V、0.7Ω 热插拔 MOSFET
  • 小型 14 引脚 TSSOP 封装
  • 15kV 和 8kV 系统级 ESD 能力
  • -40°C 至 125°C 的结温范围
  • 设计过程应用手册 - SLVA305
  • 适配器 ORing 应用手册 - SLVA306

产品概述

TPS23753A 是一款将以太网供电 (PoE) 供电设备 (PD) 接口与电流模式直流/直流控制器（专门针对非隔离转换器设计进行了优化）组合在一起的器件。PoE 方案支持 IEEE 802.3at 标准（作为 13W、1 类 PD）。IEEE 802.3at 1 类器件的要求是 IEEE 802.3-2008（最初为 IEEE 802.3af）的超集。TPS23753A 支持多个输入电压 ORing 选项，其中包括最高电压、外部适配器基准和 PoE 首选项。PoE 接口具有一个外部检测特征引脚，该引脚还可用于禁用内部热插拔 MOSFET。这样就可以关闭 PoE 功能。使用单个电阻器可将分级设定为已定义类别中的任何一个。直流/直流控制器采用具有内部开关电流源的自举启动机制。这提供了循环过载故障保护的优势，而不会产生上拉电阻器的恒定功率损耗。可以将可编程振荡器与频率较高的外部时序基准进行同步。TPS23753A 进行了改进，可在发生 ESD 事件时实现器件不间断运行。
查看全部

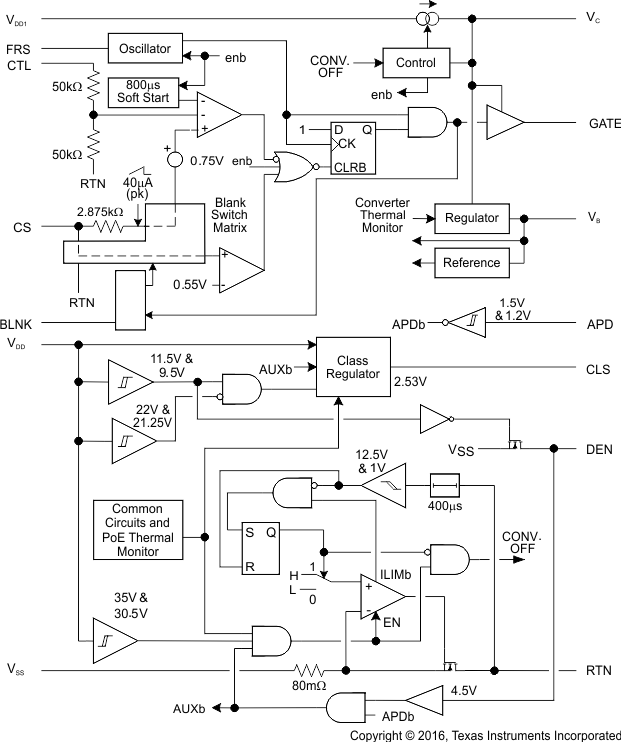

TPS23753APWR 电路图

TPS23753APWR 电路图

TPS23753APWR 电路图
