TPS2359RHHR

Texas Instruments PMIC - 热交换
  • 封装：36-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.3-$9.55

更新日期：2024-04-01 00:04:00

TPS2359RHHR

Texas Instruments PMIC - 热交换

产品简介：具有 Oring、符合 AdvancedMC 标准的 8.5V 至 15V 双通道热插拔控制器

查看详情
  • 封装：36-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.3-$9.55

TPS2359RHHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2359RHHR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 热交换
  • 系列：-
  • 类型：热交换控制器
  • 应用：ATCA，MicroTCA?
  • 内部开关：无
  • 电流限制：-
  • 电源电压：3.3V，12V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：36-VFQFN 裸露焊盘
  • 供应商设备封装：36-VQFN 裸露焊盘（6x6）
  • 包装：®
  • 其它名称：296-25459-6

产品特性

  • ATCA AdvancedMC™ Compliant
  • Full Control for Two AdvancedMC Modules
  • Independent 12-V Current Limit and Fast Trip
  • 3.3-V and 12-V FET ORing for MicroTCA
  • Internal 3.3-V Current Limit and ORing
  • Power Good and Fault Reporting Through I2C
  • I2C Programmable Fault Times and Current Limits
  • FET Status Bits for all Channels
  • 36-Pin PQFN Package
  • 3-V and 12-V Interlock for AdvancedMC Compliance

产品概述

The TPS2359 dual-slot hot-plug controllers perform all necessary power interface functions for two AdvancedMC™ (Advanced Mezzanine Card) modules.Two fully integrated 3.3-V channels provide inrush control, over-current protection, and FET ORing. Two 12-V channels provide the same functions using external FETs and sense resistors. The 3.3-V current limits are factory set to AdvancedMC™ compliant levels and the 12-V current limits are programmed using external sense resistors. The accurate current sense comparators of the TPS2359 satisfy the narrow ATCA™ AdvancedMC™ current limit requirements.
查看全部

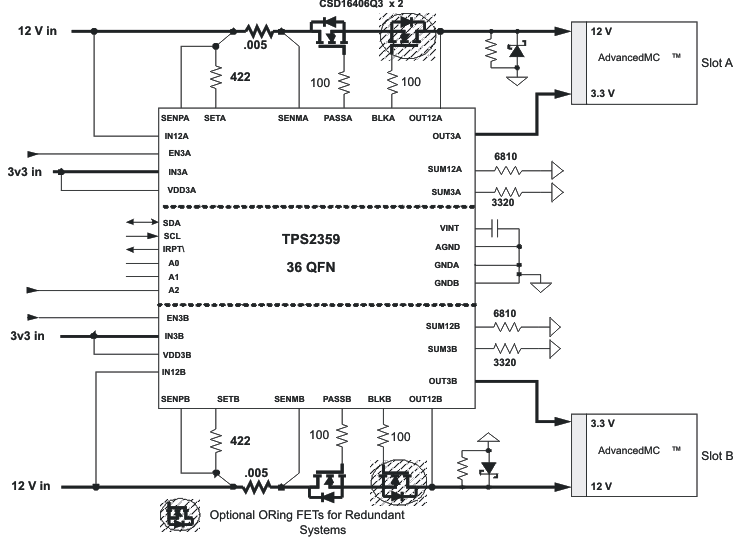

TPS2359RHHR 电路图

TPS2359RHHR 电路图

TPS2359RHHR 电路图
