- 参考价格：￥11.39-￥9.52
更新日期：2024-04-01 00:04:00
产品简介：具有可调节上升时间和输出放电功能的 2 通道、5.5V、6A、16mΩ 负载开关
查看详情- 参考价格：￥11.39-￥9.52
TPS22966DPUT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
WSON-14
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
原厂原装
2318+ -
9200
-
合肥
-
-
-
科大讯飞战略投资企业
TPS22966DPUT 中文资料属性参数
- 制造商：Texas Instruments
- 产品种类：开关 IC - 各种
- 开启电阻（最大值）：27 mOhms
- 最大工作温度：+ 85 C
- 最小工作温度：- 40 C
- 封装 / 箱体：WSON-14
- 封装：Reel
- 开关数量：Dual
- 工厂包装数量：250
产品特性
- 集成双通道负载开关
- 输入电压范围：0.8V 至 5.5V
- 超低 RON 电阻 VIN = 5V (VBIAS = 5V) 时，RON = 18mΩ VIN = 3.6V (VBIAS = 5V) 时，RON = 18mΩ VIN = 1.8V (VBIAS = 5V) 时，RON = 18mΩ
- VIN = 5V (VBIAS = 5V) 时，RON = 18mΩ
- VIN = 3.6V (VBIAS = 5V) 时，RON = 18mΩ
- VIN = 1.8V (VBIAS = 5V) 时，RON = 18mΩ
- 每通道最大 6A 持续开关电流
- 低静态电流80µA（两个通道） 60µA（单通道）
- 80µA（两个通道）
- 60µA（单通道）
- 低控制输入阀值支持使用 1.2V/1.8V/2.5V/3.3V 逻辑电路
- 可配置的上升时间
- 快速输出放电 (QOD)
- 带有散热垫的小外形尺寸无引线 (SON) 14 引脚封装
- 根据 JESD 22 测试得出的静电放电 (ESD) 性能2kV 人体模型 (HBM) 和 1kV 器件充电模型 (CDM)
- 2kV 人体模型 (HBM) 和 1kV 器件充电模型 (CDM)
- Ultrabook
- 笔记本电脑/上网本
- 平板电脑
- 消费类电子产品
- 机顶盒/家庭网关
- 电信系统
- 固态硬盘 (SSD)
产品概述

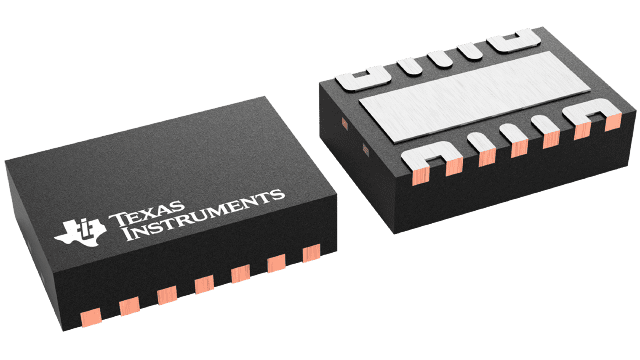

TPS22966 是一款小型，超低 RON，双通道负载开关，此开关具有受控接通功能。 此器件包含两个可在 0.8V 至 5.5V 输入电压范围内运行的 N 通道 MOSFET，并且每通道支持最大 6A 的持续电流。 每个开关可由一个打开/关闭输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接对接。 在 TPS22966 中，为了实现开关关闭时的快速输出放电，增加了一个 220Ω 的片上负载电阻器。 TPS22966 采用小型，节省空间的 2mm x 3mm 14 小外形尺寸无引线 (SON) 封装 (DPU)，此类封装具有可实现高功率耗散的内置散热垫。 器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
TPS22966DPUT 电路图
TPS22966DPUT 电路图
