TPS22966DPUR

Texas Instruments PMIC - 电源分配开关
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.682-$1.59

更新日期：2024-04-01 00:04:00

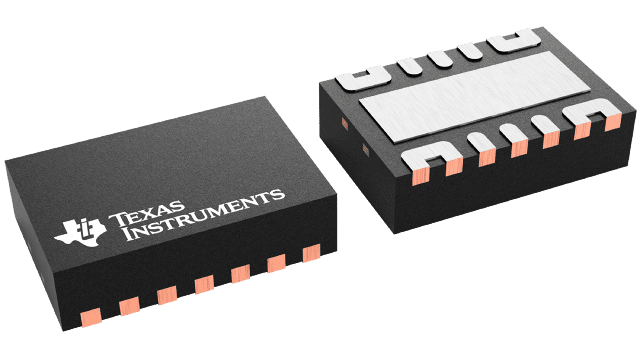

TPS22966DPUR

Texas Instruments PMIC - 电源分配开关

产品简介：具有可调节上升时间和输出放电功能的 2 通道、5.5V、6A、16mΩ 负载开关

查看详情
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 参考价格：$0.682-$1.59

TPS22966DPUR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22966DPUR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：*
  • 其它名称：296-30594-6

产品特性

  • 集成双通道负载开关
  • 输入电压范围：0.8V 至 5.5V
  • 超低 RON 电阻 VIN = 5V (VBIAS = 5V) 时，RON = 18mΩ VIN = 3.6V (VBIAS = 5V) 时，RON = 18mΩ VIN = 1.8V (VBIAS = 5V) 时，RON = 18mΩ
  • VIN = 5V (VBIAS = 5V) 时，RON = 18mΩ
  • VIN = 3.6V (VBIAS = 5V) 时，RON = 18mΩ
  • VIN = 1.8V (VBIAS = 5V) 时，RON = 18mΩ
  • 每通道最大 6A 持续开关电流
  • 低静态电流80µA（两个通道） 60µA（单通道）
  • 80µA（两个通道）
  • 60µA（单通道）
  • 低控制输入阀值支持使用 1.2V/1.8V/2.5V/3.3V 逻辑电路
  • 可配置的上升时间
  • 快速输出放电 (QOD)
  • 带有散热垫的小外形尺寸无引线 (SON) 14 引脚封装
  • 根据 JESD 22 测试得出的静电放电 (ESD) 性能2kV 人体模型 (HBM) 和 1kV 器件充电模型 (CDM)
  • 2kV 人体模型 (HBM) 和 1kV 器件充电模型 (CDM)
  • Ultrabook
  • 笔记本电脑/上网本
  • 平板电脑
  • 消费类电子产品
  • 机顶盒/家庭网关
  • 电信系统
  • 固态硬盘 (SSD)

产品概述

TPS22966 是一款小型，超低 RON，双通道负载开关，此开关具有受控接通功能。 此器件包含两个可在 0.8V 至 5.5V 输入电压范围内运行的 N 通道 MOSFET，并且每通道支持最大 6A 的持续电流。 每个开关可由一个打开/关闭输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接对接。 在 TPS22966 中，为了实现开关关闭时的快速输出放电，增加了一个 220Ω 的片上负载电阻器。 TPS22966 采用小型，节省空间的 2mm x 3mm 14 小外形尺寸无引线 (SON) 封装 (DPU)，此类封装具有可实现高功率耗散的内置散热垫。 器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
查看全部

TPS22966DPUR 电路图

TPS22966DPUR 电路图

TPS22966DPUR 电路图
