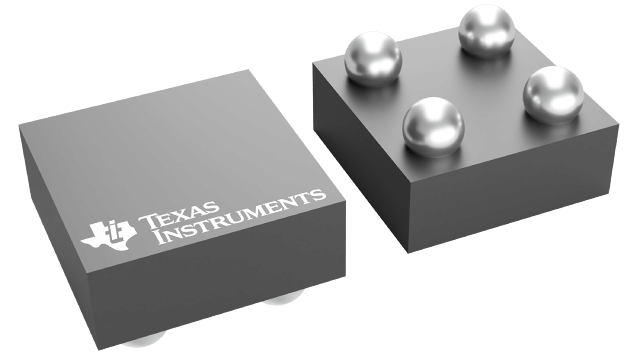

TPS22912CYZVR

Texas Instruments PMIC - 电源分配开关
  • 封装：4-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.348

更新日期：2024-04-01 00:04:00

TPS22912CYZVR

Texas Instruments PMIC - 电源分配开关

产品简介：使能端高电平有效的 5.5V、2A、60mΩ 负载开关

查看详情
  • 封装：4-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.348

TPS22912CYZVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22912CYZVR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：高端开关
  • 输出数：1
  • Rds（开）：80 毫欧
  • 内部开关：是
  • 电流限制：2A
  • 输入电压：1.4 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：4-XFBGA，DSBGA
  • 供应商设备封装：4-DSBGA（0.9x0.9）
  • 包装：带卷 (TR)

产品特性

  • 集成单负载开关
  • 0.9mm x 0.9mm，锡球/焊盘间距 0.5mm，超小型晶片比例 (CSP)-4 封装
  • 输入电压范围：1.4V 至 5.5V
  • 低导通电阻在输入电压(VIN) = 5V时，rON = 60mΩ 在输入电压(VIN) = 3.3V时，rON = 61mΩ 在输入电压(VIN) = 1.8V时，rON = 74mΩ 在输入电压(VIN) = 1.5V时，rON = 84mΩ
  • 在输入电压(VIN) = 5V时，rON = 60mΩ
  • 在输入电压(VIN) = 3.3V时，rON = 61mΩ
  • 在输入电压(VIN) = 1.8V时，rON = 74mΩ
  • 在输入电压(VIN) = 1.5V时，rON = 84mΩ
  • 2A 最大持续开关电流
  • 低阈值控制输入
  • 可控转换率选项
  • 欠压闭锁
  • 反向电流保护

产品概述

TPS22912 是一款具有可控接通功能的小型、低 rON负载开关，此开关包含一个可在 1.4V 至 5.5V 的输入电压范围内运行的 P 通道金属氧化物半导体场效应晶体管 (MOSFET)。此开关由一个高电平输入 (ON) 控制，此输入能够与低压控制信号直接接口相连。为了避免涌入电流，此器件的转换率由内部控制。 TPS22912 系列产品有多重上升时间选项并且工作态高电平启用。（参见）TPS22912 通过在反向电压情况期间锁存电源开关来提供电路断路器功能。 一个内部反向电压比较器在输出电压 (VOUT) 高于输入电压 (VIN) 时禁用此电源开关。 这一过程能够快速（典型值为 10µs）阻止流向开关输入端的电流。 反向电流保护一直有效，即便当器件被禁用时也是如此。 此外，如果此输入电压过低，欠压闭锁 (UVLO) 保护会将此开关关闭。TPS22912 采用超小型、节省空间的 4 引脚 CSP 封装并可在 –40°C 至85°C 的大气环境温度范围内运行。
查看全部
