TPS22908YZTR

Texas Instruments PMIC - 电源分配开关
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.363-$0.91

更新日期：2024-04-01 00:04:00

TPS22908YZTR

Texas Instruments PMIC - 电源分配开关

产品简介：具有输出放电功能的 3.6V、1A、28mΩ 负载开关

查看详情
  • 封装：*
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：*
  • 参考价格：$0.363-$0.91

TPS22908YZTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22908YZTR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：高端开关
  • 输出数：1
  • Rds（开）：32.1 mOhm
  • 内部开关：是
  • 电流限制：1A
  • 输入电压：1 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：*
  • 封装/外壳：*
  • 供应商设备封装：*
  • 包装：*
  • 其它名称：296-34817-6

产品特性

  • 低输入电压：1.0V 至 3.6V
  • 超低导通状态电阻（R导通）
  • 典型 R导通值 在输入电压 (VIN) = 3.6V 时，R导通=28mΩ VIN=2.5V 时，R导通=33mΩ VIN=1.8V 时，R导通=42mΩ VIN=1.2V 时，R导通=70mΩ
  • 在输入电压 (VIN) = 3.6V 时，R导通=28mΩ
  • VIN=2.5V 时，R导通=33mΩ
  • VIN=1.8V 时，R导通=42mΩ
  • VIN=1.2V 时，R导通=70mΩ
  • 1A 最大持续开关电流
  • 最大静态电流 = 1µA
  • 最大关断电流 = 1µA
  • 低控制输入阀值可实现低压逻辑的使用
  • 受控制的转换率以避免浪涌电流
  • 超小型四端子晶圆级芯片封装 (WCSP) 标称尺寸 - 细节请见附录 0.9mm × 0.9mm 焊球间距 0.5mm，高度 0.6mm
  • 标称尺寸 - 细节请见附录
  • 0.9mm × 0.9mm
  • 焊球间距 0.5mm，高度 0.6mm
  • 快速输出放电 (QOD)
  • 电池供电类设备
  • 便携式工业设备
  • 便携式医疗设备
  • 便携式媒体播放器
  • 销售点终端
  • 全球卫星定位 (GPS) 设备
  • 数码摄像机
  • 便携式仪表
  • 智能电话/平板电脑

产品概述

TPS22908 是一款具有受控接通功能的超小型、低 R导通负载开关。 此器件包括一个 P 通道金属氧化物半导体场效应晶体管 (MOSFET)，此晶体管可在 1.0V 至 3.6V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低电压控制信号直接对接。 TPS22908 采用一个节省空间的 4 端子晶圆级芯片封装 (WCSP)，此封装的焊球间距为 0.5mm (YZT)。 器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。
查看全部

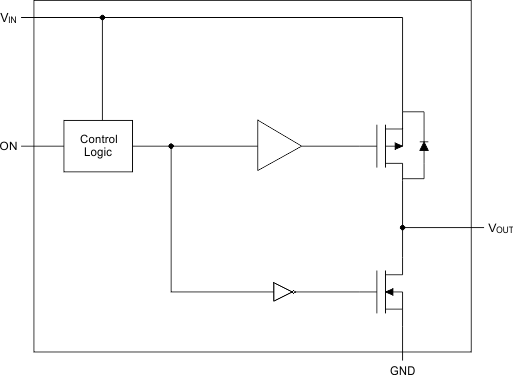

TPS22908YZTR 电路图

TPS22908YZTR 电路图

TPS22908YZTR 电路图
