TPS22904YFPR

Texas Instruments PMIC - 电源分配开关
  • 封装：4-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.363-$0.91

更新日期：2024-04-01 00:04:00

TPS22904YFPR

Texas Instruments PMIC - 电源分配开关

产品简介：具有输出放电功能的 3.6V、0.5A、66mΩ 负载开关

查看详情
  • 封装：4-XFBGA，DSBGA
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.363-$0.91

TPS22904YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22904YFPR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：通用
  • 输出数：1
  • Rds（开）：90 毫欧
  • 内部开关：是
  • 电流限制：500mA
  • 输入电压：1.1 V ~ 3.6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：4-XFBGA，DSBGA
  • 供应商设备封装：4-DSBGA（0.8x0.8）
  • 包装：®
  • 其它名称：296-27253-6

产品特性

  • Input Voltage: 1.1 V to 3.6 V
  • Ultralow ON-State Resistance rON = 66 mΩ at VIN = 3.6 V rON = 75 mΩ at VIN = 2.5 V rON = 90 mΩ at VIN = 1.8 V rON = 135 mΩ at VIN = 1.2 V
  • rON = 66 mΩ at VIN = 3.6 V
  • rON = 75 mΩ at VIN = 2.5 V
  • rON = 90 mΩ at VIN = 1.8 V
  • rON = 135 mΩ at VIN = 1.2 V
  • 500-mA Maximum Continuous Switch Current
  • Quiescent Current < 1 µA
  • Shutdown Current < 1 µA
  • Low Control Input Threshold Enables Use of 1.2- V, 1.8-V, 2.5-V, and 3.3-V Logic
  • Controlled Slew Rate (5 µs Maximum at 3.6 V)
  • Quick Output Discharge (TPS22904 Only)
  • ESD Performance Tested Per JESD 22 2000-V Human Body Model (A114-B, Class II) 1000-V Charged-Device Model (C101)
  • 2000-V Human Body Model (A114-B, Class II)
  • 1000-V Charged-Device Model (C101)

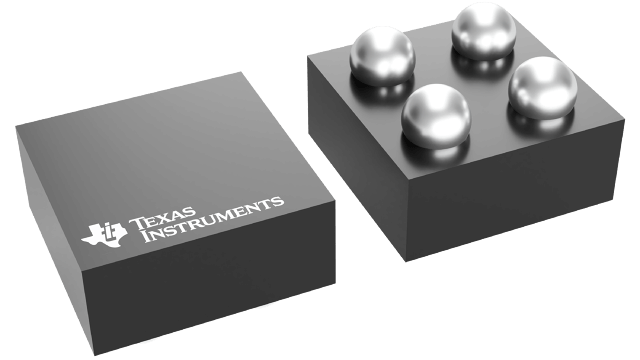

  • 4-Terminal Wafer Chip-Scale Package (WCSP) 0.8 mm × 0.8 mm, 0.4-mm Pitch, 0.5-mm Height
  • 0.8 mm × 0.8 mm, 0.4-mm Pitch, 0.5-mm Height

产品概述

The TPS22903 and TPS22904 are ultra-small, low rON single channel load switches with controlled turnon. The device contains a P-channel MOSFET that can operate over an input voltage range of 1.1 V to 3.6 V. The switch is controlled by an on and off input (ON), which is capable of interfacing directly with low-voltage control signals. In TPS22904, a 85-Ω on-chip load resistor is added for output quick discharge when switch is turned off. TPS22903 and TPS22904 are available in a space-saving 4-terminal WCSP 0.4-mm pitch (YFP). The devices are characterized for operation over the free-air temperature range of –40°C to 85°C.
查看全部

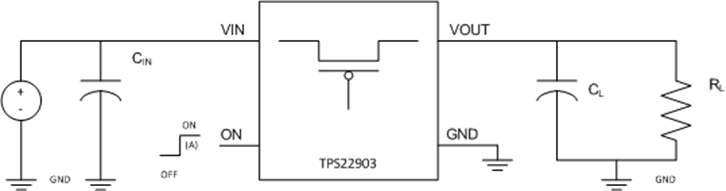

TPS22904YFPR 电路图

TPS22904YFPR 电路图

TPS22904YFPR 电路图
