  • 封装:4-XFBGA,DSBGA
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$0.363-$0.91

更新日期:2024-04-01 00:04:00

产品简介:3.6V、0.5A、78mΩ、22nA 泄漏负载开关

查看详情
  • 封装:4-XFBGA,DSBGA
  • RoHS:无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式:Digi-Reel®
  • 参考价格:$0.363-$0.91

TPS22901YFPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS22901YFPR 中文资料属性参数

  • 标准包装:1
  • 类别:集成电路 (IC)
  • 家庭:PMIC - 电源分配开关
  • 系列:-
  • 类型:通用
  • 输出数:1
  • Rds(开):95 毫欧
  • 内部开关:
  • 电流限制:500mA
  • 输入电压:1 V ~ 3.6 V
  • 工作温度:-40°C ~ 85°C
  • 安装类型:表面贴装
  • 封装/外壳:4-XFBGA,DSBGA
  • 供应商设备封装:4-DSBGA(0.8x0.8)
  • 包装:®
  • 其它名称:296-24771-6

产品特性

  • 集成 P 沟道负载开关
  • 低输入电压:1V 至 3.6V
  • 导通电阻(典型值) VIN = 3.6V 时,rON = 78mΩ VIN = 2.5V 时,rON = 93mΩ VIN = 1.8V 时,rON = 109mΩ VIN = 1.2V 时,rON = 146mΩ
  • VIN = 3.6V 时,rON = 78mΩ
  • VIN = 2.5V 时,rON = 93mΩ
  • VIN = 1.8V 时,rON = 109mΩ
  • VIN = 1.2V 时,rON = 146mΩ
  • 500mA 最大持续开关电流
  • 静态电流:1.8V 时为 82nA
  • 关断电流:1.8V 时为 44nA
  • 低控制输入阈值支持使用 1.2V、1.8V、2.5V 和 3.3V 逻辑
  • 受控转换率,可避免浪涌电流 VIN = 1.8V 时 tr = 40µs (TPS22901/2) VIN = 1.8V 时 tr = 220µs (TPS22902B)
  • VIN = 1.8V 时 tr = 40µs (TPS22901/2)
  • VIN = 1.8V 时 tr = 220µs (TPS22902B)
  • 快速输出放电 (TPS22902/2B)
  • ESD 性能测试符合 JESD 22 标准 2000V 人体放电模型{42}(A114-B,II 类) 1000V 充电器件模型 (C101)
  • 2000V 人体放电模型{42}(A114-B,II 类)
  • 1000V 充电器件模型 (C101)
  • 四引脚晶圆芯片级 DSBGA 封装 0.8mm × 0.8mm,间距 0.4mm,高 0.5mm (YFP)
  • 0.8mm × 0.8mm,间距 0.4mm,高 0.5mm (YFP)

产品概述

TPS22901、TPS22902 和 TPS22902B 是具有受控开通功能的小型低导通电阻 (rON) 负载开关。这些器件包含一个 P 沟道 MOSFET,该 MOSFET 可在 1.0V 至 3.6V 的输入电压范围内运行。此开关由一个导通/关断输入 (ON) 控制,可与低电压控制信号直接连接。在 TPS22902 和 TPS22902B 中添加了一个 88Ω 片上负载电阻器,用于在开关关闭时进行快速输出放电。TPS22901、TPS22902 和 TPS22902B 采用节省空间的 0.4mm 间距 4 引脚 DSBGA (YFP) 封装。这些器件在自然通风环境下的额定运行温度范围为 –40°C 至 85°C。

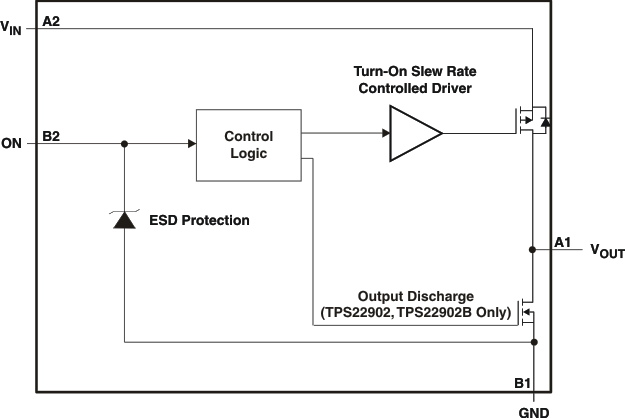

TPS22901YFPR 电路图

TPS22901YFPR 电路图

TPS22901YFPR 电路图
