TPS2113ADRBT

Texas Instruments PMIC - O 圈控制器
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$2.87

更新日期：2024-04-01

TPS2113ADRBT

Texas Instruments PMIC - O 圈控制器

产品简介：具有自动切换和状态输出功能的 2.8V 至 5.5V、84mΩ、1.25A 电源多路复用器

查看详情
  • 封装：8-VDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$2.088-$2.87

TPS2113ADRBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2113ADRBT 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - O 圈控制器
  • 系列：-
  • 应用：手持/移动设备
  • FET 型：N 沟道
  • 输出数：1
  • 内部开关：是
  • 延迟时间 - 开启：1ms
  • 延迟时间 - 关闭：5ms
  • 电源电压：2.8 V ~ 5.5 V
  • 电流 - 电源：55µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-VDFN 裸露焊盘
  • 供应商设备封装：8-SON 裸露焊盘（3x3）
  • 包装：®
  • 其它名称：296-27373-6

产品特性

  • Two-Input, One-Output Power Multiplexer with Low rDS(on) Switches: 84 mΩ Typ (TPS2113A) 120 mΩ Typ (TPS2112A)
  • 84 mΩ Typ (TPS2113A)
  • 120 mΩ Typ (TPS2112A)
  • Reverse and Cross-Conduction Blocking
  • Wide Operating Voltage: 2.8 V to 5.5 V
  • Low Standby Current: 0.5 µA Typ
  • Low Operating Current: 55 µA Typ
  • Adjustable Current Limit
  • Controlled Output Voltage Transition Time: Limits Inrush Current Minimizes Output Voltage Hold-Up Capacitance
  • Limits Inrush Current
  • Minimizes Output Voltage Hold-Up Capacitance
  • CMOS- and TTL-Compatible Control Inputs
  • Auto-Switching Operating Mode
  • Thermal Shutdown
  • Available in TSSOP-8 and 3-mm × 3-mm SON-8 Packages

产品概述

The TPS211xA family of power multiplexers enables seamless transition between two power supplies (such as a battery and a wall adapter), each operating at 2.8 V to 5.5 V and delivering up to 2 A, depending on package. The TPS211xA family includes extensive protection circuitry, including user-programmable current limiting, thermal protection, inrush current control, seamless supply transition, cross-conduction blocking, and reverse-conduction blocking. These features greatly simplify designing power multiplexer applications.
查看全部

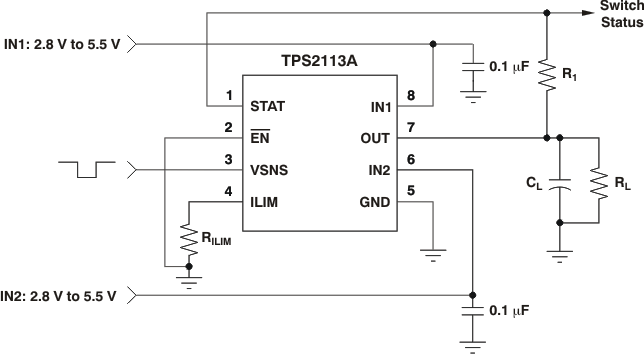

TPS2113ADRBT 电路图

TPS2113ADRBT 电路图

TPS2113ADRBT 电路图
