TPS2111APWR

Texas Instruments PMIC - O 圈控制器
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1175-$2.39

更新日期：2024-04-01

TPS2111APWR

Texas Instruments PMIC - O 圈控制器

产品简介：具有手动和自动切换功能的 2.8V 至 5.5V、84mΩ、1.25A 电源多路复用器

查看详情
  • 封装：8-TSSOP（0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$1.1175-$2.39

TPS2111APWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2111APWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - O 圈控制器
  • 系列：-
  • 应用：手持/移动设备
  • FET 型：N 沟道
  • 输出数：1
  • 内部开关：是
  • 延迟时间 - 开启：1ms
  • 延迟时间 - 关闭：5ms
  • 电源电压：2.8 V ~ 5.5 V
  • 电流 - 电源：55µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-TSSOP（0.173"，4.40mm 宽）
  • 供应商设备封装：8-TSSOP
  • 包装：®
  • 配用：296-18935-ND - EVAL MODULE FOR TPS2111A-061
  • 其它名称：296-16936-6

产品特性

  • Two-Input, One-Output Power Multiplexer with Low rDS(on) Switches: 84 m Typ (TPS2111A) 120 m Typ (TPS2110A)
  • 84 m Typ (TPS2111A)
  • 120 m Typ (TPS2110A)
  • Reverse and Cross-Conduction Blocking
  • Wide Operating Voltage Range: 2.8 V to 5.5 V
  • Low Standby Current: 0.5 µA Typ
  • Low Operating Current: 55 µA Typ
  • Adjustable Current Limit
  • Controlled Output Voltage Transition Time: Limits Inrush Current Minimizes Output Voltage Hold-Up Capacitance
  • CMOS- and TTL-Compatible Control Inputs
  • Manual and Auto-Switching Operating Modes
  • Thermal Shutdown
  • Available in a TSSOP-8 Package
  • APPLICATIONS PCs PDAs Digital Cameras Modems Cell Phones Digital Radios MP3 Players
  • PCs
  • PDAs
  • Digital Cameras
  • Modems
  • Cell Phones
  • Digital Radios
  • MP3 Players

产品概述

The TPS211xA family of power multiplexers enables seamless transition between two power supplies, such as a battery and a wall adapter, each operating at 2.8 V to 5.5 V and delivering up to 1 A. The TPS211xA family includes extensive protection circuitry, including user-programmable current limiting, thermal protection, inrush current control, seamless supply transition, cross-conduction blocking, and reverse-conduction blocking. These features greatly simplify designing power multiplexer applications.
查看全部

TPS2111APWR 数据手册

数据手册 说明 数量 操作
TPS2111APWR

AUTOSWITHING POWER MUX

 20 Pages页,205K 查看
TPS2111APWRG4

AUTOSWITHING POWER MUX

 20 Pages页,201K 查看

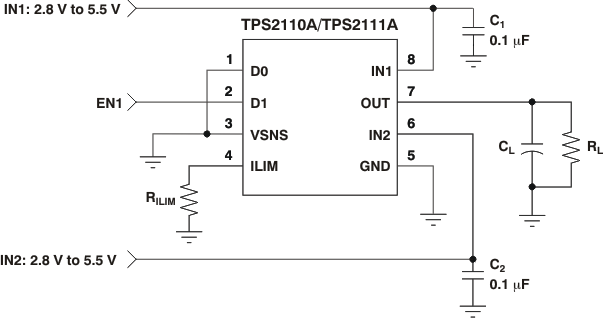

TPS2111APWR 电路图

TPS2111APWR 电路图

TPS2111APWR 电路图
