TPS2066CD

Texas Instruments PMIC - 电源分配开关
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.95-$2.36

更新日期：2024-04-01 00:04:00

TPS2066CD

Texas Instruments PMIC - 电源分配开关

产品简介：高电平有效且具有输出放电和反向阻断功能的双通道 1A 负载 4.5-5.5V、70mΩ USB 电源开关

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：管件
  • 参考价格：$0.95-$2.36

TPS2066CD 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2066CD 中文资料属性参数

  • 标准包装：75
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：USB 开关
  • 输出数：2
  • Rds（开）：135 毫欧
  • 内部开关：是
  • 电流限制：1A
  • 输入电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：管件
  • 其它名称：296-30609-5

产品特性

  • 双电源开关系列
  • 0.5A，1A，1.5A，2A 的额定电流
  • 准确度为 ±20% 的电流限值容限
  • 快速过流响应 - 2µs（典型值）
  • 70mΩ（典型值）高侧 N 通道金属氧化物半导体场效应晶体管 (MOSFET)
  • 工作电压范围：4.5V 至 5.5V
  • 去尖峰脉冲故障报告 (FLTx)
  • 所选的具有 (TPS20xxC) 和不具有 (TPS20xxC-2) 输出放电的部件
  • 反向电流阻断
  • 内置软启动
  • 与现有的
  • 环境温度范围：-40°C 至 85°C

产品概述

TPS20xxC 和 TPS20xxC-2 双配电开关系列产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。 这一系列产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。 当输出负载超过电流限值阀值时，TPS20xxC 和 TPS20xxC-2 通过运行在恒定电流模式下来将输出电流限制在安全的水平上。 这就在所有条件下提供了一个可预计的故障电流。 当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。 为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。
查看全部

TPS2066CD 数据手册

数据手册 说明 数量 操作
TPS2066CD

IC PWR DIST SW CURR-LMT DL 8SOIC

 41页,2.43M 查看
TPS2066CDGN

IC CURR-LIMIT PWR-DIST SW 8MSOP

 41页,2.43M 查看

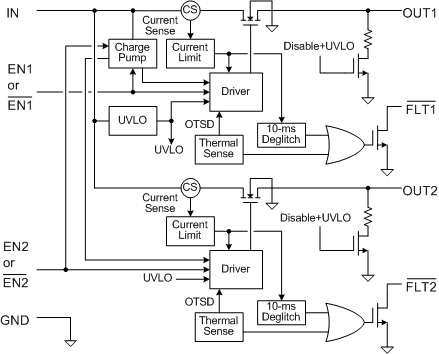

TPS2066CD 电路图

TPS2066CD 电路图

TPS2066CD 电路图
