TPS2065CDBVR

Texas Instruments PMIC - 电源分配开关
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.529

更新日期：2024-04-01

TPS2065CDBVR

Texas Instruments PMIC - 电源分配开关

产品简介：高电平有效且具有输出放电和反向阻断功能的 1A 负载、4.5-5.5V、86mΩ USB 电源开关

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.529

TPS2065CDBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2065CDBVR 中文资料属性参数

  • 标准包装：3,000
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：USB 开关
  • 输出数：1
  • Rds（开）：110 毫欧
  • 内部开关：是
  • 电流限制：1.55A
  • 输入电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：带卷 (TR)

产品特性

  • 单一电源开关系列产品
  • 与现有的引脚到引脚对应
  • 0.5A，1A，1.5A，2A 的额定电流
  • ±20% 精确、固定、恒定电流限制
  • 快速过流响应时间为 -2ns
  • 去尖峰脉冲故障报告
  • 已选择具有 (TPS20xxC) 和没有 (TPS20xxC-2) 输出放电的部件
  • 反向电流阻断
  • 内置软启动
  • 环境温度范围：-40°C 至 85°C
  • 经 UL 检测和认证以及 CB 认证-文件号E169910
  • USB 端口/集线器、笔记本、台式机
  • 高清数字电视
  • 机顶盒
  • 短路保护功能

产品概述

TPS20xxC 和 TPS20xxC-2 配电开关系列产品用于诸如 USB 等有可能遇到高电容负载和短路的应用。 这一系列产品为电流介于 0.5A 和 2A 之间的应用提供具有固定电流限值阀值的多种器件。 当输出负载超过电流限值阀值时，TPS20xxC 和 TPS20xxC-2 通过运行在恒定电流模式下来将输出电流限制在安全的水平上。 这就在所有条件下提供了一个可预计的故障电流。 当输出被短接时，快速过载响应时间减轻了主 5V 电源提供稳压电源的负担。 为了大大减少打开和关闭期间的电流冲击，电源开关的上升和下降次数受到控制。
查看全部

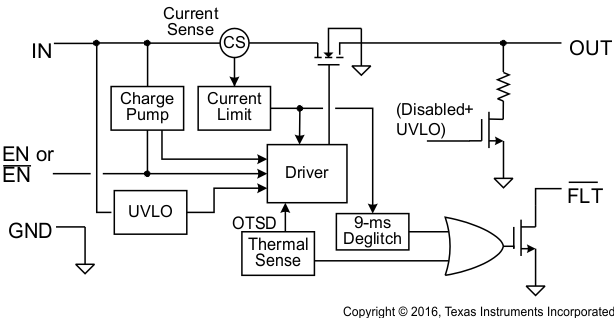

TPS2065CDBVR 电路图

TPS2065CDBVR 电路图

TPS2065CDBVR 电路图
