TPS2051BQDRQ1

Texas Instruments PMIC - 电源分配开关
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8493-$1.82

更新日期：2024-04-01 00:04:00

TPS2051BQDRQ1

Texas Instruments PMIC - 电源分配开关

产品简介：高电平有效的汽车类 0.5A 负载、2.7-5.5V、105mΩ USB 电源开关

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.8493-$1.82

TPS2051BQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPS2051BQDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：PMIC - 电源分配开关
  • 系列：-
  • 类型：高端开关
  • 输出数：1
  • Rds（开）：135 毫欧
  • 内部开关：是
  • 电流限制：1A
  • 输入电压：2.7 V ~ 5.5 V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 配用：TPS2051BEVM-292-ND - TPS2051BEVM-292TPS2051BEVM-290-ND - TPS2051BEVM-290296-31119-ND - EVAL MODULE FOR TPS2051B
  • 其它名称：296-23725-6

产品特性

  • 符合汽车应用要求
  • 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：-40°C 至 125°C的环境工作温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C6 器件 MM ESD 分类等级 M0
  • 器件温度等级 1：-40°C 至 125°C的环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
  • 器件 MM ESD 分类等级 M0
  • 105mΩ 高侧 MOSFET
  • 500mA 持续电流
  • 散热和短路保护
  • 精确的电流限制：0.75A（最小值），1.25A（最大值）
  • 工作范围：2.7V 至 5.5V
  • 上升时间典型值 0.6ms
  • 欠压锁定
  • 抗尖峰脉冲故障报告 (OC)
  • 上电期间无 OC 尖峰脉冲
  • 最大待机电源电流：1µA（单、双通道）或 2µA（三、四通道）
  • 双向开关
  • UL 认可文件编号 E169910

产品概述

TPS20xxB-Q1 配电开关用于有可能发生高容性负载和短路的应用。该款器件组装有用于配电系统的 105mΩ N 通道 MOSFET 电源开关。此类系统要求在单一封装内具有多个电源开关。每个开关由一个逻辑使能输入控制。栅极驱动由一个内部电荷泵提供，此电荷泵设计用于控制电源开关上升时间和下降时间以大大减少切换期间的电流涌入。电荷泵无需外部组件并可在低至 2.7V 的电源电压下工作。当输出负载超过限流阈值或者短路出现时，该器件通过切换至恒定电流模式，并通过将过流 (OCx) 下拉至逻辑输出低电平来将输出电流限制在安全水平上。如果持续重过载和短路增加了开关内的功率耗散，则将引起结温上升，此时，过热保护电路将关闭此开关以避免器件损坏。一旦器件充分冷却，此器件将自动从热关断中恢复。内部电路确保此开关在有效输入电压出现前保持关闭状态。此配电开关旨在将电流限制设置为 1A（典型值）。
查看全部

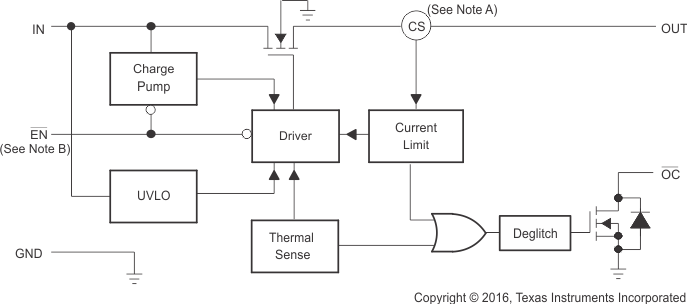

TPS2051BQDRQ1 电路图

TPS2051BQDRQ1 电路图

TPS2051BQDRQ1 电路图
