TPS2051BDBVR

标准包装：1
类别：集成电路 (IC)
家庭：PMIC - 电源分配开关
系列：-
类型：高端开关
输出数：1
Rds（开）：140 毫欧
内部开关：是
电流限制：1A
输入电压：2.7 V ~ 5.5 V
工作温度：-40°C ~ 85°C
安装类型：表面贴装
封装/外壳：SC-74A，SOT-753
供应商设备封装：SOT-23-5
包装：®
配用：TPS2051BEVM-292-ND - TPS2051BEVM-292TPS2051BEVM-290-ND - TPS2051BEVM-290296-31119-ND - EVAL MODULE FOR TPS2051B
其它名称：296-21265-6

产品特性

70mΩ 高侧金属氧化物半导体场效应晶体 (MOSFET)
500mA 持续电流
过热和短路保护
精确电流限制（最小值 0.75A，最大值 1.25A）
工作电压范围：2.7V 至 5.5V
上升时间典型值 0.6ms
欠压闭锁
抗尖峰脉冲故障报告 ( OC)
上电期间无 OC毛刺脉冲
最大待机电源电流： 1µA（单、双通道）或 2µA（三、四通道）
环境温度范围：–40°C 至 85°C
通过 UL 认证，文件编号 E169910
针对成组配置的 TPS2042B 和 TPS2052B 的其他 UL 认证

产品概述

TPS20xxB 配电开关适用于可能具有高容性负载和发生短路的应用。这类器件包含 70mΩ N 沟道 MOSFET 电源开关，适用于需要在单个封装内包含多个电源开关的配电系统。每个开关由一个逻辑使能输入控制。栅极驱动由一个内部电荷泵提供，此电荷泵设计用于控制电源开关上升时间和下降时间以大大减少切换期间的电流涌入。电荷泵无需外部组件并可在低至 2.7V 的电源电压下工作。当输出负载超过限流阈值或者短路出现时，该器件通过切换至恒定电流模式，并通过将过流 ( OCx) 下拉至逻辑输出低电平来将输出电流限制在安全水平上。如果持续重过载和短路增加了开关内的功率耗散，则将引起结温上升，此时，过热保护电路将关闭此开关以避免器件损坏。一旦器件充分冷却，此器件将自动从热关断中恢复。内部电路确保此开关在有效输入电压出现前保持关闭状态。此配电开关旨在将电流限制设置为 1 A（典型值）。

查看全部

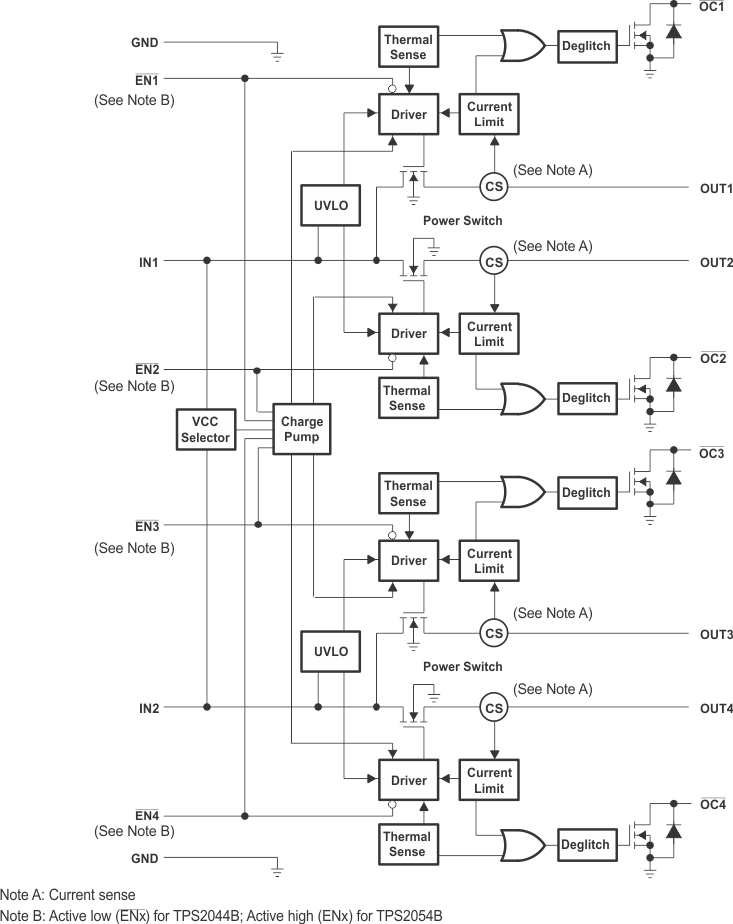

TPS2051BDBVR 电路图
