更新日期：2024-04-01 00:04:00
产品简介：具有手动复位功能和 MOS 驱动器的汽车 AEC-Q100 毫微功耗系统计时器
查看详情TPL5110QDDCRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
TSOT-23-6
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPL5110QDDCRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥6.92000剪切带（CT）3,000 : ￥3.16009卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：可编程计时器
- 计数：-
- 频率：-
- 电压 - 供电：1.8V ~ 5.5V
- 电流 - 供电：35 nA
- 工作温度：-40°C ~ 125°C
- 封装/外壳：SOT-23-6 细型，TSOT-23-6
- 供应商器件封装：SOT-23-THIN
- 安装类型：表面贴装型
产品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 标准的下列特性： 器件温度等级 1：-40°C 至 125°C 环境工作温度范围 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C5
- 器件温度等级 1：-40°C 至 125°C 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C5
- 提供功能安全 可帮助进行功能安全系统设计的文档
- 可帮助进行功能安全系统设计的文档
- 电压为 2.5V 时，电流消耗为 35nA（典型值）
- 电源电压范围为 1.8V 至 5.5V
- 可选计时间隔：100ms 至 7200s
- 计时器精度：1%（典型值）
- 可通过电阻选择时间间隔
- 手动为 MOSFET 上电
- 单次触发功能
- TPL5x10Q 系列 AEC-Q100 毫微级功耗系统计时器： TPL5010-Q1：具备可编程延迟范围的看门狗功能 TPL5110-Q1：具有可编程延迟范围和单次触发特性的 MOS 驱动器
- TPL5010-Q1：具备可编程延迟范围的看门狗功能
- TPL5110-Q1：具有可编程延迟范围和单次触发特性的 MOS 驱动器
产品概述
TPL5110-Q1 毫微级计时器是一种集成了 MOSFET 驱动器且通过 AEC-Q100 认证的低功耗计时器，非常适合占空比或电池供电型应用中的电源门控。TPL5110-Q1 的电流消耗仅为 35nA，可用于支持电源线路，并大幅降低系统睡眠期间的总待机电流。利用这一节能特性可以明显缩小电池尺寸，使得 TPL5111 成为能量采集或无线传感器应用的理想选择。TPL5110-Q1 可提供 100ms 至 7200s 的可选计时间隔，适用于电源门控应用。此外，TPL5110-Q1 还具有独特的单次触发功能，计时器可仅在一个周期内为 MOSFET 供电。TPL5110-Q1 采用 6 引脚 SOT23 封装。

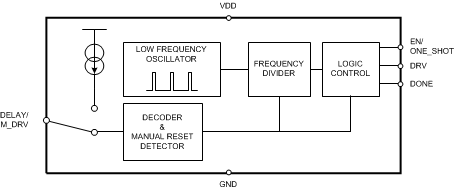

TPL5110QDDCRQ1 电路图
TPL5110QDDCRQ1 电路图
