TPL5100DGSR

Texas Instruments 可编程定时器和振荡器

更新日期：2024-04-01 00:04:00

TPL5100DGSR

Texas Instruments 可编程定时器和振荡器

产品简介：具有电源门控功能和 MOS 驱动器的毫微功耗可编程计时器

查看详情

TPL5100DGSR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPL5100DGSR 中文资料属性参数

  • 现有数量：1,935现货7,000Factory
  • 价格：1 : ￥12.40000剪切带（CT）3,500 : ￥6.29632卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：可编程计时器
  • 计数：-
  • 频率：-
  • 电压 - 供电：1.8V ~ 5V
  • 电流 - 供电：30 nA
  • 工作温度：-40°C ~ 105°C
  • 封装/外壳：10-TFSOP，10-MSOP（0.118"，3.00mm 宽）
  • 供应商器件封装：10-VSSOP
  • 安装类型：表面贴装型

产品特性

  • 电源电压范围为 1.8V 至 5.0V
  • 可选定时器间隔 16s 至 1024s
  • 流耗 30nA（2.5V 时的典型值）
  • 电池供电系统
  • 能量收集系统
  • 远程数据记录器
  • 传感器节点
  • 电源选通应用
  • 楼宇自动化
  • 低功耗无线系统
  • 消费类电子产品

产品概述

TPL5100 是一个长期定时器集成电路 (IC)，针对低功耗应用进行了优化。 TPL5100 能够替代一个微型控制器 (µC) 的内部定时器，使 µC 能够完全关闭，而不用运行一个定时器，从而减少 60% 至 80% 的总功耗。TPL5100 适用于循环供电应用，并且提供 16 秒至 1024 秒的可选定时间隔。 TPL5100 还可通过一个电源正常数字输入监视电池管理 IC，并在存在正常电源电压时仅为微控制器供电。 此器件采用 10 引脚超薄小外形尺寸 (VSSOP) 封装。
查看全部

TPL5100DGSR 数据手册

数据手册 说明 数量 操作
TPL5100DGSR

Programmable Timer IC 10-TFSOP, 10-MSOP (0.118", 3.00mm Width)

 20页,854K 查看

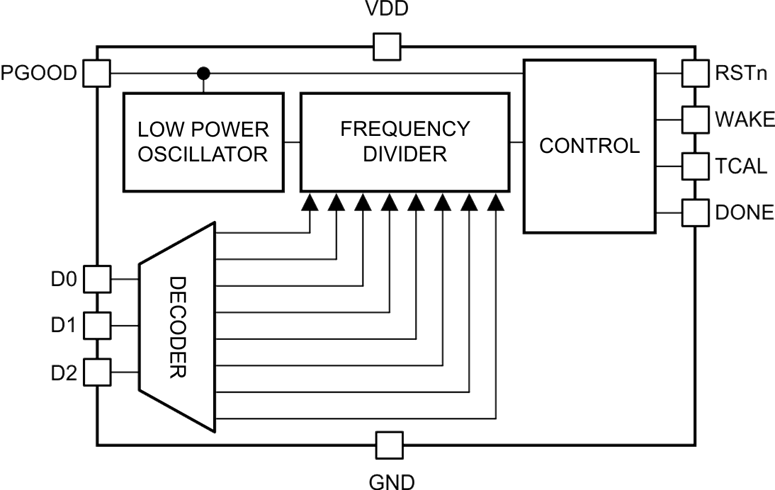

TPL5100DGSR 电路图

TPL5100DGSR 电路图

TPL5100DGSR 电路图
