TPL5010QDDCRQ1

Texas Instruments 可编程定时器和振荡器

更新日期：2024-04-01

TPL5010QDDCRQ1

Texas Instruments 可编程定时器和振荡器

产品简介：具有看门狗功能的汽车 AEC-Q100 毫微功耗系统计时器

查看详情

TPL5010QDDCRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPL5010QDDCRQ1 中文资料属性参数

  • 现有数量：6,000现货9,000Factory
  • 价格：1 : ￥10.49000剪切带（CT）3,000 : ￥4.76994卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：可编程计时器
  • 计数：-
  • 频率：-
  • 电压 - 供电：1.8V ~ 5V
  • 电流 - 供电：35 nA
  • 工作温度：-40°C ~ 125°C
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6
  • 供应商器件封装：SOT-23-THIN
  • 安装类型：表面贴装型

产品特性

  • 适用于汽车电子 应用
  • 具有符合 AEC-Q100 的下列结果： 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
  • 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
  • 器件组件充电模式 (CDM) ESD 分类等级 C5
  • 电流消耗为 35nA（2.5V 时的典型值）
  • 电源电压范围：1.8V 至 5.5V
  • 可选时间间隔范围：100ms 至 7200s
  • 定时器精度：1%（典型值）
  • 可通过电阻选择时间间隔
  • 看门狗功能
  • 手动复位
  • TPL5x10Q 系列符合 AEC-Q100 标准的毫微功耗系统定时器： TPL5010-Q1：延迟范围可通过编程设定的看门狗功能 TPL5110-Q1：延迟范围可通过编程设定且具有单次触发功能的金属氧化物半导体 (MOS) 驱动器
  • TPL5010-Q1：延迟范围可通过编程设定的看门狗功能
  • TPL5110-Q1：延迟范围可通过编程设定且具有单次触发功能的金属氧化物半导体 (MOS) 驱动器
  • 电动汽车
  • 常开系统
  • 由电池供电的系统
  • 离合致动器电路
  • 车门把手电路
  • 智能钥匙
  • 远程电流传感器
  • 出入检测

产品概述

TPL5010-Q1 是一款具有看门狗功能且符合 AEC-Q100 标准的低功耗毫微定时器，非常适用于在占空比或电池供电应用中进行系统 唤醒。在此类系统中，可使用微控制器定时器唤醒系统，但如果定时器休眠电流较高，则微控制器定时器在此休眠模式下会消耗高达 60%-80% 的总系统电流。TPL5010-Q1 仅消耗 35nA 电流，可替代集成微控制器定时器执行相应功能，从而使微控制器处于功耗较低的模式下。这种节能效果延长电池使用寿命并显著缩小电池尺寸，使得 TPL5010-Q1 成为功率敏感型 应用的理想选择。TPL5010-Q1 提供 100ms 至 7200s 可选时间间隔，适用于由中断驱动的 应用。出于安全考虑，某些标准（如 EN50271）要求实现看门狗功能。TPL5010-Q1 不仅实现了看门狗功能，而且几乎没有增加任何功耗。TPL5010-Q1 采用 6 引脚小外形尺寸晶体管 (SOT)-23 封装。
查看全部

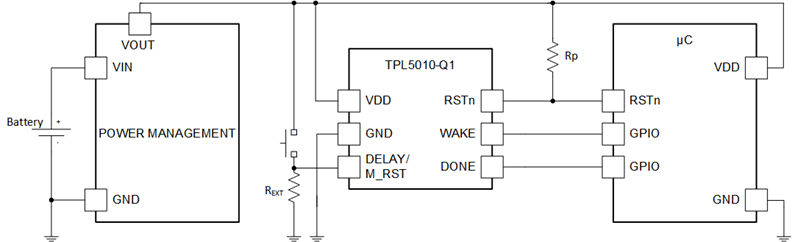

TPL5010QDDCRQ1 电路图

TPL5010QDDCRQ1 电路图

TPL5010QDDCRQ1 电路图
