TPL5010DDCT

Texas Instruments 可编程定时器和振荡器

更新日期：2024-04-01

TPL5010DDCT

Texas Instruments 可编程定时器和振荡器

产品简介：具有看门狗功能和手动复位功能的毫微功耗系统计时器

查看详情

TPL5010DDCT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPL5010DDCT 中文资料属性参数

  • 现有数量：25,548现货10,000Factory
  • 价格：1 : ￥9.38000剪切带（CT）250 : ￥6.11888卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：可编程计时器
  • 计数：-
  • 频率：-
  • 电压 - 供电：1.8V ~ 5V
  • 电流 - 供电：35 nA
  • 工作温度：-40°C ~ 105°C
  • 封装/外壳：SOT-23-6 细型，TSOT-23-6
  • 供应商器件封装：SOT-23-THIN
  • 安装类型：表面贴装型

产品特性

  • 电源电压范围为 1.8V 至 5.5V
  • 电压为 2.5V 时，电流消耗为 35nA（典型值）
  • 可选计时间隔：100ms 至 7200s
  • 计时器精度：1%（典型值）
  • 可通过电阻选择时间间隔
  • 看门狗功能
  • 手动复位

产品概述

TPL5010 纳瓦级计时器是一款超低功耗计时器，其看门狗功能专为占空比、电池供电型 应用 （比如物联网中的应用）中的系统唤醒功能而设计。其中许多 应用 需要使用 µC，因此，通常希望将 µC 维持在低功耗模式以更大限度节省电流，而仅在某些时间间隔内唤醒以收集数据或为中断提供服务。虽然 µC 的内部计时器可用于系统唤醒，但它可能单独消耗数微安的总系统电流。 TPL5010 仅消耗 35nA，可替代集成式 µC 计时器的功能。这样就可将 µC 置于低得多的功耗模式，将内部计时器关闭，并在被 TPL5010 中断时仅返回到激活模式。TPL5010 通过提供近两个数量级的功率节省，可以大幅减小能量采集或无线传感器 应用中所使用的电池尺寸。TPL5010 提供 100ms 至 7200s 的可选时间间隔，适用于中断驱动型 应用。出于安全考虑，某些标准（如 EN50271）要求实现看门狗功能。TPL5010 不仅实现了看门狗功能，而且几乎没有增加功耗。TPL5010 采用 6 引脚小外形尺寸晶体管 (SOT23) 封装。
查看全部

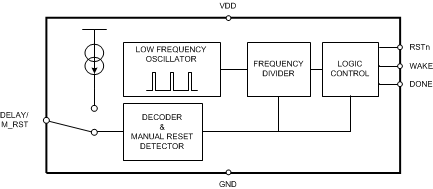

TPL5010DDCT 电路图

TPL5010DDCT 电路图

TPL5010DDCT 电路图
