- 封装：8-UFQFN
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.973-$2.23
更新日期：2024-04-01
产品简介：具有 SPI 的 256 抽头单通道数字电位器
查看详情- 封装：8-UFQFN
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.973-$2.23
TPL0501-100RSER 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
UQFN-8(1.5x1.5)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TPL0501-100RSER 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：数据采集 - 数字电位器
- 系列：-
- 接片：256
- 电阻（欧姆）：120k
- 电路数：1
- 温度系数：标准值 35 ppm/°C
- 存储器类型：易失
- 接口：3 线 SPI（芯片选择）
- 电源电压：2.7 V ~ 5.5 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：8-UFQFN
- 供应商设备封装：8-UQFN（1.5x1.5）
- 包装：®
- 其它名称：296-29585-6
产品特性
- 单通道 256 位置分辨率
- 100kΩ 端到端电阻选项
- 低温度系数：35ppm/°C
- SPI 兼容串行接口
- 2.7V 至 5.5V 单电源运行
- ±20% 电阻容差
- 工作温度：–40°C 至 +125°C
- ESD 性能测试符合 JESD 22 标准2000V 人体放电模型 （A114-B，II 类）
- 2000V 人体放电模型 （A114-B，II 类）
产品概述
TPL0501 器件是一款单通道线性锥形数字电位器，带有 256 个游标位置。该器件可用作三端电位器或者两端变阻器。TPL0501 现配有 100kΩ 的端到端电阻。可使用 SPI 兼容接口存取 TPL0501 的内部寄存器。TPL0501 的标称温度系数为 35ppm/°C。TPL0501 采用 8 引脚 SOT-23 和 8 引脚 UQFN 封装，额定温度范围为 –40°C 至 +125°C。

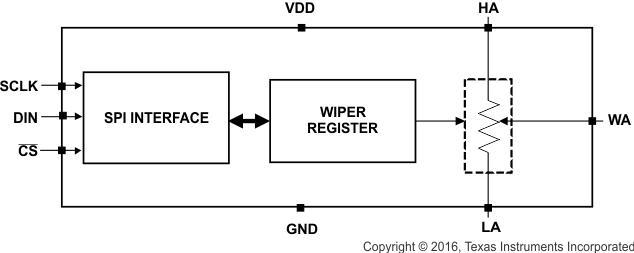

TPL0501-100RSER 电路图
TPL0501-100RSER 电路图
