- 封装：6-TSSOP，SC-88，SOT-363
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.6975-$1.62
更新日期：2024-04-01
产品简介：具有 I2C 接口（地址 0111110）的 128 抽头单通道数字电位器
查看详情- 封装：6-TSSOP，SC-88，SOT-363
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：Digi-Reel®
- 参考价格：$0.6975-$1.62
TPL0401B-10DCKR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
-
23+ -
8000
-
上海市
-
-
-
原厂原装假一赔十
TPL0401B-10DCKR 中文资料属性参数
- 标准包装：1
- 类别：集成电路 (IC)
- 家庭：数据采集 - 数字电位器
- 系列：-
- 接片：128
- 电阻（欧姆）：12k
- 电路数：1
- 温度系数：标准值 22 ppm/°C
- 存储器类型：易失
- 接口：I²C
- 电源电压：2.7 V ~ 5.5 V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：6-TSSOP，SC-88，SOT-363
- 供应商设备封装：SC-70-6
- 包装：Digi-Reel®
- 其它名称：296-29677-6
产品特性
- 单通道、128 位分辨率
- 10kΩ 端到端电阻选项
- 低温度系数：35ppm/°C
- I2C 串行接口
- 2.7V 至 5.5V 单电源运行
- ±20% 电阻容差
- 'A' 和 'B' 版本具有不同的 I2C 地址
- 'A' 和 'B' 版本的 ‘L’ 端子是内部的且被连接至接地 (GND)
- 'C' 版本的 ‘H’ 端子是内部的且悬空
- 运行温度为 –40°C 至 125°C
- 采用行业标准 SC70 封装
- 根据 JESD 22 测试得出的静电放电 (ESD) 性能 2000 V 人体模式 （A114B，II 类）
- 2000 V 人体模式 （A114B，II 类）
产品概述
TPL0401 是一款单通道线性锥形数字电位器，带有 128 个抽头位置。 TPL0401A/B 有内部且被连接至 GND 的低端子。 可使用 I2C 接口来调节抽头位置。 TPL0401 采用 6 引脚 SC-70 封装，具有 -40℃ 至 125℃ 额定温度范围。 该器件具有 10kΩ 端到端电阻并可在 2.7V 至 5.5V 的电源电压范围工作。 此类产品被广泛用于为低功率 DDR3 内存设置电压基准。TPL0401A/B 有内部并且被连接至 GND 的低端子。 TPL0401C 有内部并且悬空的高端子。

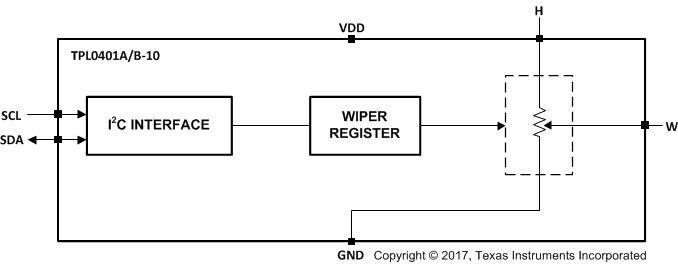

TPL0401B-10DCKR 电路图
TPL0401B-10DCKR 电路图
