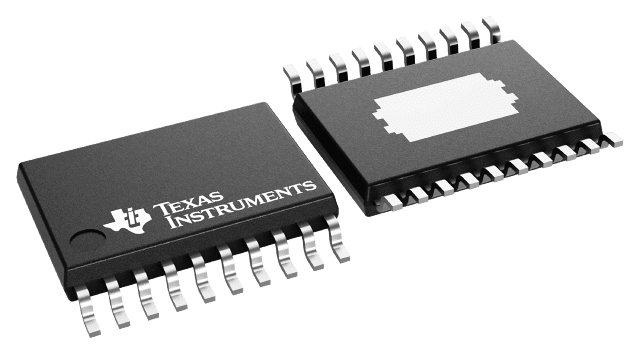

- 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$2.261
更新日期：2024-04-01 00:04:00
产品简介：符合 AEC-Q100 标准、具有 5V 固定输出电压的 480kHz 1.5V 至 40V、1A 降压/升压转换器
查看详情- 封装：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$2.261
TPIC74101QPWPRQ1 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
HTSSOP-20
2022+ -
12000
-
上海市
-
-
-
原装可开发票
-
TI
-
-
22+ -
10000
-
苏州
-
-
TPIC74101QPWPRQ1 中文资料属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：PMIC - 稳压器 - DC DC 开关稳压器
- 系列：-
- 类型：降压（降压），升压（升压）
- 输出类型：固定
- 输出数：2
- 输出电压：5V
- 输入电压：1.5 V ~ 40 V
- PWM 型：电压模式
- 频率 - 开关：380kHz
- 电流 - 输出：1A
- 同步整流器：两者兼有
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装
- 封装/外壳：20-TSSOP（0.173"，4.40mm 宽）裸露焊盘
- 包装：带卷 (TR)
- 供应商设备封装：20-HTSSOP
产品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 的下列结果： 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 1B：引脚 7 (L2)，引脚 8 (VOUT)，引脚 9 (5Vg) 器件 HBM ESD 分类等级 2：引脚 1–6 以及引脚 10–20 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 1B：引脚 7 (L2)，引脚 8 (VOUT)，引脚 9 (5Vg)
- 器件 HBM ESD 分类等级 2：引脚 1–6 以及引脚 10–20
- 器件充电器件模型 (CDM) ESD 分类等级 C4B
- 开关模式稳压器 5V±2%，降压模式 5V±3%，低功耗、升压或升压/降压切换模式
- 5V±2%，降压模式
- 5V±3%，低功耗、升压或升压/降压切换模式
- 开关频率：380kHz（典型值）
- 输入工作范围：1.5V 至 40V (Vdriver) 1A 负载电流能力 200mA 负载电流能力，低至 2V 输入 (Vdriver) 时 120mA 负载电流能力，低至 1.5V 输入 (Vdriver) 时
- 1A 负载电流能力
- 200mA 负载电流能力，低至 2V 输入 (Vdriver) 时
- 120mA 负载电流能力，低至 1.5V 输入 (Vdriver) 时
- 使能功能
- 低功耗工作模式
- 开关式 5V 稳压输出 5Vg，具有限流功能
- 可编程的转换率和频率调制，应对电磁干扰 (EMI) 问题
- 复位功能，具有去毛刺脉冲定时器和可编程延迟
- 警报功能，用于欠压检测和指示
- 耐热增强型封装，可实现高效的热管理
- 车用信息娱乐 & 仪表板
- 车身电子装置
产品概述
TPIC74101-Q1 是一款开关模式稳压器，通过集成开关实现电压模式控制。 此器件具有宽输入电压范围，可借助外部元件（LC 组合）将输出稳压至 5V±2%。TPIC74101-Q1 具有复位功能，可检测并指示 5V 输出电源轨何时超出规定容限。 此复位延迟可通过 RESET 引脚上的外部定时电容进行编程。 此外，该器件还具备警报 (AOUT) 功能，当输入电源轨 Vdriver 低于预定值（通过 AIN 引脚设置）时会激活此功能。TPIC74101-Q1 提供了一种频率调制方案，可最大程度降低 EMI。 该器件通过时钟调制器对开关频率进行调制，以降低频段中的干扰能量。5Vg 输出是一种开关式 5V 稳压输出，其内置限流功能，当通过电源线为容性负载供电时，可防止 RESET 引脚被置为有效。 此功能通过 5Vg_ENABLE 引脚进行控制。 如果此输出（5Vg 输出）接地短路，则会进入斩波模式以进行自我保护。 但在此故障期间，VOUT 上的输出纹波电压会有所增加。

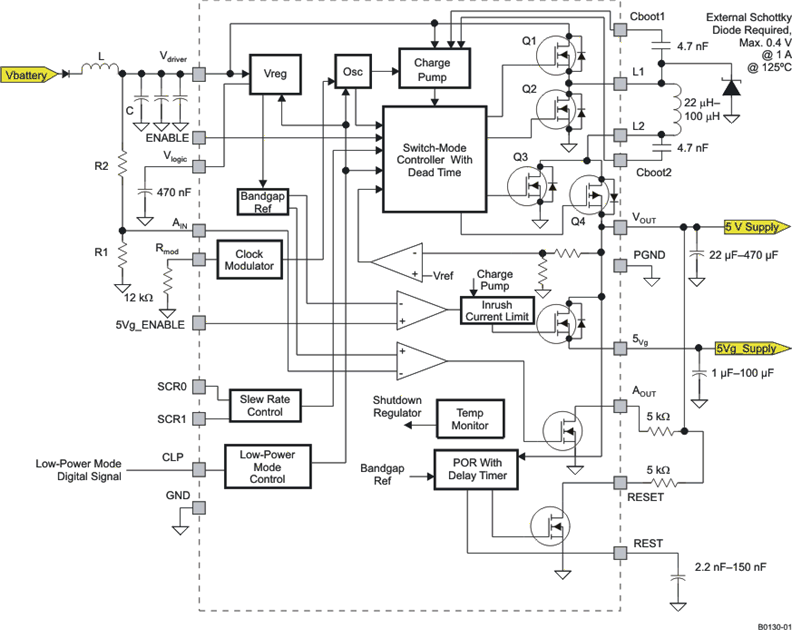

TPIC74101QPWPRQ1 电路图
TPIC74101QPWPRQ1 电路图
