TPIC1021AQDRQ1

Texas Instruments 接口 - 控制器

产品简介：汽车 LIN 物理接口

查看详情
  • 封装：8-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.62-$1.44

TPIC1021AQDRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPIC1021AQDRQ1 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 控制器
  • 系列：TPIC
  • 控制器类型：本地互联网络（LIN）
  • 接口：-
  • 电源电压：7 V ~ 27 V
  • 电流 - 电源：-
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装
  • 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
  • 供应商设备封装：8-SOIC
  • 包装：®
  • 其它名称：296-22939-6

产品特性

  • 符合 LIN 物理层规范修订版本 2.0，并符合适用于 LIN 的 SAEJ2602 推荐实践要求
  • LIN 总线速度高达 LIN 指定的最大值 20kbps
  • 睡眠模式：超低电流消耗，支持来自 LIN 总线、唤醒输入（外部开关）或主机 MCU 的唤醒事件
  • 支持高速接收
  • LIN 引脚提供 ±12kV（人体放电模型）ESD 保护
  • LIN 引脚可处理 –40V 至 40V 的电压
  • 可在汽车环境中耐受瞬态损伤 (ISO 7637)
  • 7V 至 27V 的直流电源扩展工作电压范围（LIN 规范 7V 至 18V）
  • 使用 5V 或者 3.3V I/O 引脚连接到 MCU
  • 显性状态超时保护
  • RXD 引脚上的唤醒请求
  • 外部稳压器控制（INH 引脚）
  • 适用于 LIN 响应器应用的集成上拉电阻器和串联二极管
  • 低电磁辐射 (EME)、高电磁抗扰度 (EMI)
  • 针对电池短路或接地短路提供总线端子短路保护
  • 热保护
  • 系统级接地断开失效防护
  • 系统级接地漂移运行
  • 未供电节点不会干扰网络
  • 支持类似 ISO9141 (K-Line) 的功能

产品概述

TPIC1021A 是本地互连网络 (LIN) 物理接口，此接口集成了具有唤醒和保护特性的串行收发器。LIN 总线是一根单线制双向总线，通常用于低速车载网络，数据传输速率在 2.4kbps 和 20kbps 之间。TPIC1021A 通过 LIN 物理层规范修订版 2.0 中概述的限流波形整型驱动器将 TXD 上的 LIN 协议输出数据流转换为 LIN 总线信号。接收器对来自 LIN 总线上的数据流进行转换并通过 RXD 将此数据流输出。LIN 总线共有两种状态：显性状态（电压接近接地）和隐性状态（电压接近电池）。在隐性状态下，LIN 总线被 TPIC1021A 的内部上拉电阻器 (30kΩ) 和串联二极管拉高，所以响应器应用无需外部上拉元件。按照 LIN 规范，“指挥官”应用需要一个外部上拉电阻器 (1kΩ) 加上一个串联二极管。
查看全部

TPIC1021AQDRQ1 数据手册

数据手册 说明 数量 操作
TPIC1021AQDRQ1

Automotive Catalog LIN Physical Interface 8-SOIC -40 to 125

18页,279K 查看

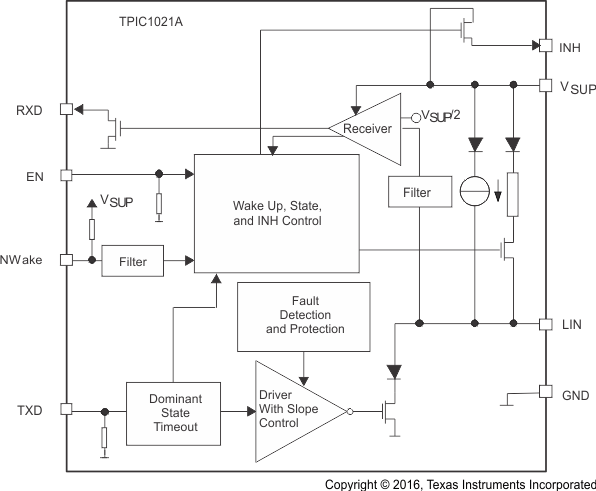

TPIC1021AQDRQ1 电路图

TPIC1021AQDRQ1 电路图

TPIC1021AQDRQ1 电路图
