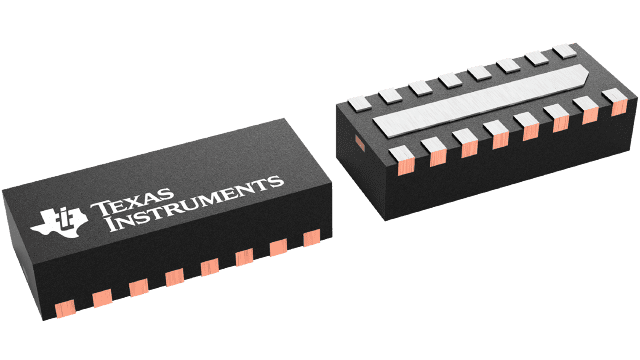

TPD8F003DQDR

Texas Instruments EMI/RFI（LC、RC 网络）
  • 封装：16-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3875-$0.9

更新日期：2024-04-01 00:04:00

TPD8F003DQDR

Texas Instruments EMI/RFI（LC、RC 网络）

产品简介：用于显示应用的 8 通道 EMI 滤波器

查看详情
  • 封装：16-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3875-$0.9

TPD8F003DQDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD8F003DQDR 中文资料属性参数

  • 标准包装：1
  • 类别：滤波器
  • 家庭：EMI/RFI（LC、RC 网络）
  • 系列：TPD8F003
  • 类型：低通
  • 技术：RC（Pi）
  • 通道数：8
  • 中心 / 截止频率：200MHz（截止值）
  • 衰减值：25dB @ 1GHz
  • 电阻 - 通道 (Ohms)：100
  • 电流：-
  • 值：R = 100 欧姆，C = 17pF（总计）
  • ESD 保护：是
  • 滤波器阶数：2nd
  • 应用：移动设备的数据线路
  • 封装/外壳：16-WFDFN 裸露焊盘
  • 尺寸/尺寸：0.130" L x 0.053" W（3.30mm x 1.35mm）
  • 高度：0.031"（0.80mm）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-25803-6

产品特性

  • Four-, Six-, and Eight-Channel EMI Filtering for Data Ports
  • –3 dB Bandwidth of 200 MHz
  • Greater than 25 dB attenuation at 1 GHz
  • IEC 61000-4-2 Level 4 ESD Protection ±12-kV Contact Discharge ±20-kV Air Gap Discharge
  • ±12-kV Contact Discharge
  • ±20-kV Air Gap Discharge
  • Pi-Style (C-R-C) Filter Configuration (R = 100 Ω, CTOTAL = 17 pF)
  • Low 10-nA Leakage Current
  • Easy Flow-Through Routing
  • APPLICATIONS Display Interfaces Cell Phones Tablets SVGA Video Connections Memory Interfaces
  • Display Interfaces
  • Cell Phones
  • Tablets
  • SVGA Video Connections
  • Memory Interfaces

产品概述

The TPDxF003 family is a series of highly integrated devices designed to provide Electromagnetic Interference (EMI) filtering in all systems subjected to electromagnetic interference. These filters also provide a Transient Voltage Suppressor (TVS) diode circuit for Electrostatic Discharge (ESD) protection which prevents damage to the application when subjected to ESD stress far exceeding IEC 61000-4-2 (Level 4).The TPDxF003 family is specified for –40°C to 85°C operation. These filters are also packaged in space-saving 0.4-mm pitch DQD packages.
查看全部

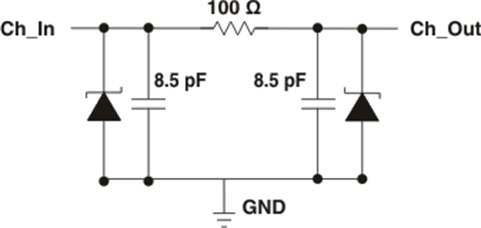

TPD8F003DQDR 电路图

TPD8F003DQDR 电路图

TPD8F003DQDR 电路图
