TPD8E003DQDR

Texas Instruments TVS - 二极管
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.25375-$0.71

更新日期：2024-04-01 00:04:00

TPD8E003DQDR

Texas Instruments TVS - 二极管

产品简介：8 通道 9pF、5.5V、±12kV ESD 保护二极管

查看详情
  • 封装：8-WFDFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.25375-$0.71

TPD8E003DQDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD8E003DQDR 中文资料属性参数

  • 产品培训模块：ESD/EMI Protection
  • 标准包装：1
  • 类别：过电压，电流，温度装置
  • 家庭：TVS - 二极管
  • 系列：-
  • 电压 - 反向隔离（标准值）：-
  • 电压 - 击穿：6V
  • 功率（瓦特）：55W
  • 电极标记：8 通道阵列 - 单向
  • 安装类型：表面贴装
  • 封装/外壳：8-WFDFN 裸露焊盘
  • 供应商设备封装：8-WSON
  • 包装：®
  • 其它名称：296-27669-6

产品特性

  • IEC 61000-4-2 Level 4 ESD Protection ±12-kV Contact Discharge ±15-kV Air-Gap Discharge
  • ±12-kV Contact Discharge
  • ±15-kV Air-Gap Discharge
  • IEC 61000-4-5 Surge Protection 3.5-A (8/20 µs)
  • 3.5-A (8/20 µs)
  • IO Capacitance: 9 pF (Typical)
  • DC Breakdown Voltage: 6 V (Minimum)
  • Low Leakage Current: 100 nA (Maximum)
  • Industrial Temperature Range: –40°C to 85°C
  • Space-Saving, Ultra-Thin, WSON Package
  • APPLICATIONS End Equipment Laptops and Desktops IP Phones Interfaces Keypads GPIO Headers Touchscreens Low-Speed Memory Interfaces
  • End Equipment Laptops and Desktops IP Phones
  • Laptops and Desktops
  • IP Phones
  • Interfaces Keypads GPIO Headers Touchscreens Low-Speed Memory Interfaces
  • Keypads
  • GPIO Headers
  • Touchscreens
  • Low-Speed Memory Interfaces

产品概述

The TPD8E003 device is a unidirectional Transient Voltage Suppressor (TVS) based Electrostatic Discharge (ESD) protection diode array. The TPD8E003 is rated to dissipate ESD strikes above the maximum level specified in the IEC 61000-4-2 international standard (Level 4). This device provides 8 channels of ESD protection in a space-saving WSON package. Typical applications for the TPD8E003 include Keypad, GPIO, resistive touchscreen, and low-speed memory interfaces. Also, see the TPD2E2U06 and TPD4E05U06 for 2- and 4-channel ESD protection solutions, respectively.
查看全部

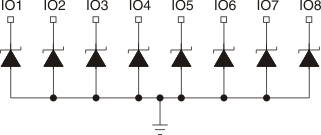

TPD8E003DQDR 电路图

TPD8E003DQDR 电路图

TPD8E003DQDR 电路图
