TPD6F002DSVR

Texas Instruments EMI/RFI（LC、RC 网络）
  • 封装：12-WFDFN 裸露焊盘
  • RoHS：库存产品核实请求 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3465-$0.87

更新日期：2024-04-01 00:04:00

TPD6F002DSVR

Texas Instruments EMI/RFI（LC、RC 网络）

产品简介：适用于 SIM 卡且具有 100MHz -3dB 性能的 6 通道 5.5V、±20kV ESD 保护和 EMI 滤波器

查看详情
  • 封装：12-WFDFN 裸露焊盘
  • RoHS：库存产品核实请求 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.3465-$0.87

TPD6F002DSVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TPD6F002DSVR 中文资料属性参数

  • 产品培训模块：ESD/EMI Protection
  • 标准包装：1
  • 类别：滤波器
  • 家庭：EMI/RFI（LC、RC 网络）
  • 系列：TPD6F002
  • 类型：低通
  • 技术：RC（Pi）
  • 通道数：6
  • 中心 / 截止频率：100MHz（截止值）
  • 衰减值：57dB @ 100MHz
  • 电阻 - 通道 (Ohms)：100
  • 电流：-
  • 值：R = 100 欧姆，C = 17pF
  • ESD 保护：是
  • 滤波器阶数：2nd
  • 应用：移动设备的数据线路
  • 封装/外壳：12-WFDFN 裸露焊盘
  • 尺寸/尺寸：0.118" L X 0.053" W（3.00mm x 1.35mm）
  • 高度：0.031"（0.80mm）
  • 包装：®
  • 工作温度：-40°C ~ 85°C
  • 其它名称：296-25456-6

产品特性

  • Six-Channel EMI Filtering for Data Ports –57-dB Crosstalk Attenuation at 100 MHz –35-dB Insertion Loss at 800 MHz –3-dB Bandwidth at 100 MHz
  • –57-dB Crosstalk Attenuation at 100 MHz
  • –35-dB Insertion Loss at 800 MHz
  • –3-dB Bandwidth at 100 MHz
  • Robust ESD Protection Exceeds IEC 61000-4-2 (Level 4) ±20-kV IEC 61000-4-2 Contact Discharge ±30-kV IEC 61000-4-2 Air-Gap Discharge
  • ±20-kV IEC 61000-4-2 Contact Discharge
  • ±30-kV IEC 61000-4-2 Air-Gap Discharge
  • Pi-Style (C-R-C) Filter Configuration (R = 100 Ω, CTOTAL = 34 pF)
  • Low Leakage Current: 20 nA (Maximum)
  • Space-Saving WSON Package (3 mm × 1.35 mm)
  • APPLICATIONS LCD Display Interface GPIO Memory Interface Data Lines at Flex Cables FPD-Link
  • LCD Display Interface
  • GPIO
  • Memory Interface
  • Data Lines at Flex Cables
  • FPD-Link

产品概述

The TPD6F002 device is a highly-integrated device that provides a six-channel Electromagnetic Interference (EMI) filter and a TVS based ESD protection diode array. The low-pass filter array suppresses EMI/RFI emissions for data ports subject to electromagnetic interference. The TVS diode array is rated to dissipate ESD strikes above the maximum level specified in the IEC 61000-4-2 international standard. The high level of integration, combined with its small easy-to-route DSV package, allows this device to provide great circuit protection for LCD displays, memory interfaces, GPIO lines, and FPD-Link.
查看全部

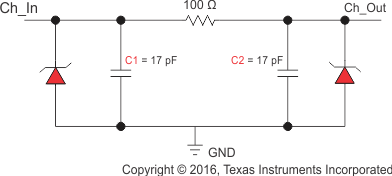

TPD6F002DSVR 电路图

TPD6F002DSVR 电路图

TPD6F002DSVR 电路图
